ВВЕДЕНИЕ ТРИОРОЖНЫХ ТОРМОЗОВАНИЯ

Тормозной барабан является основным компонентом тормозной системы автомобиля. Его функция состоит в том, чтобы генерировать тормозную силу и препятствовать движению транспортных средств или тренда движения.

Тормозной барабан является соответствующей частью тормозов трения внутренней натяжения. Он должен иметь не только прочность и жесткость, но и максимально высокий и стабильный коэффициент трения, как это возможно, а также соответствующую износостойкость, термостойкость, рассеивание тепла и теплоемкость.

Тормозные барабаны широко используются на осях полуприцепах.

Как показано на рисунке 1 ниже. Барабан тормозных тормозов подключен к концентратору оси с помощью болтов шин. Когда автомобиль является торможением, воздушная тормозная система толкает распределительный вал, чтобы повернуть, чтобы распространить тормозные туфли, чтобы применить давление на тормозные барабаны, так что сила трения между тормозной колонкой и тормозным барабаном генерирует тормозной крутящий момент, и, наконец, остановит транспортное средство. Надежность тормозных барабанов напрямую влияет на безопасность вождения автомобиля.

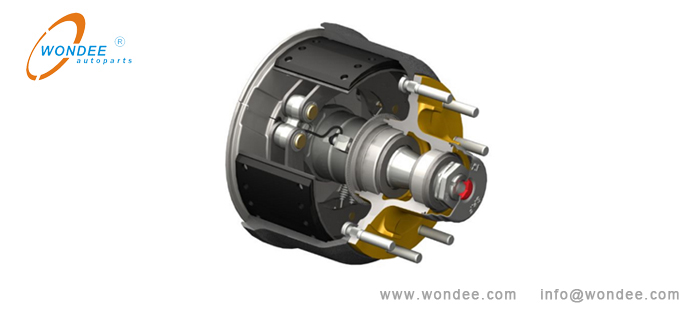

Рисунок 1. Тормозная система типа барабана

Тормозной барабан является одной из важных частей оси прицепа, в основном он вводится из следующих аспектов:

1. Технические стандарты тормозных барабанов

(1) Технический стандарт тормозных барабанов должен соответствовать Китаю национальный стандарт GB / T37336-2019.

(2) Технический стандарт тормозных барабанных пробелов для литейных барабанов должен соответствовать Китаю национальный стандарт GB / T9439-2010.

2. Технические параметры тормозных барабанов

Как показано на рисунке 2 ниже. Общие технические параметры тормозных барабанов следующие:

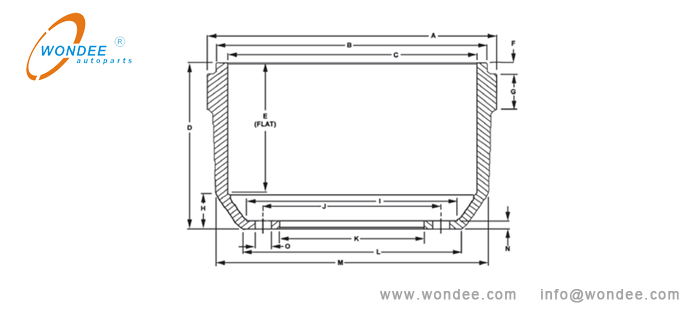

Рисунок 2. Принципиальная схема параметров барабанов тормозных барабанов от производителя Китая Wondee Autoparts

(1) A: (общий диаметр барабана)

(2) B: (Диаметр углубления пыли Shield)

(3) C: (диаметр поверхности тормоза)

(4) D: (общая глубина)

(5) E: (поверхность тормозных тормозов)

(6) F: (Глубина пыли Shield Recess)

(7) G: (толщина полосы Squeeler)

(8) H: (расстояние от внешнего завязки до начала конусности)

(9) I: (внутри готового диаметра)

(10) J: (Диаметр круга болта)

(11) К: (Диаметр пилота)

(12) l: (снаружи готовый диаметр)

(13) M: (диаметр на конусности)

(14) N: (толщина задней панели)

(15) O: (болтовные отверстия: количество и размер и размер)

3. Классификация тормозных барабанов

Согласно структуре типа тормозных барабанов, его можно разделить на следующие два типа:

(1) общие тормозные барабаны

1) Один материал тормозные барабаны

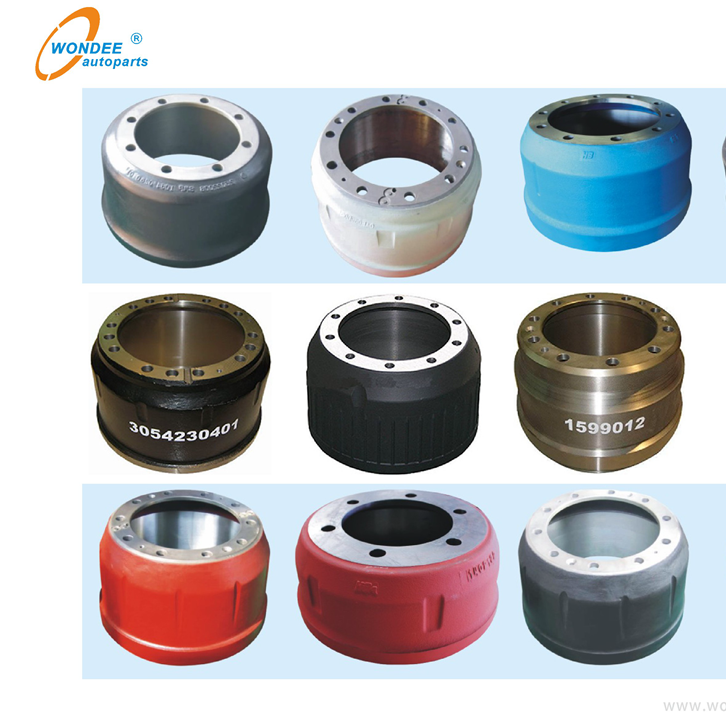

Как показано на рисунке 3 ниже. Этот вид тормозных барабанов имеет преимущества простых производственных процессов, стабильных спектаклей и высокой стоимости. Он широко используется в грузовых автомобилях, тракторах, полных прицепах, сельскохозяйственных средствах и полуприцепах.

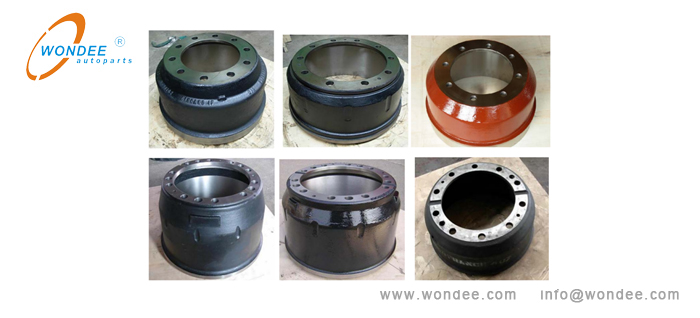

Рисунок 3. Одиночные материалы тормозные барабаны от производителя Китая Wondee Autoparts

2) двухметаллические тормозные барабаны

Как показано на рисунке 4 ниже. Как предполагает имя, тормозной частью BI-металлического тормозного барабана состоит из двух различных металлических слоев внутри и снаружи. Внутренний слой в контакте с футеровкой трения является чугунной частью для обеспечения хорошей производительности торможения. Наружный слой изготовлен из высокопрочной стали для улучшения прочности и прочности тормозного барабана. В настоящее время этот тормозной барабан в настоящее время находится на пробной стадии на рынке.

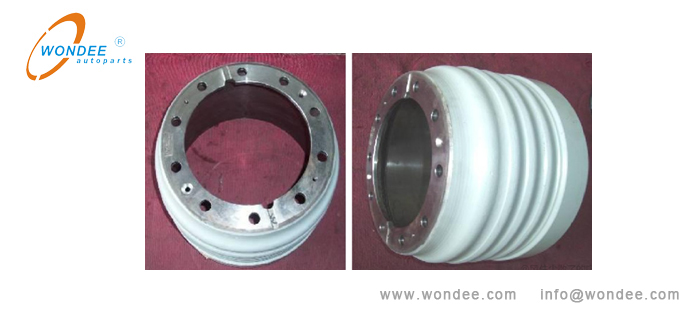

Рисунок 4. Би-металлические тормозные барабаны от производителя Китая Wondee Autoparts

(2) тормозные ступицы-барабаны

Как показано на рисунке 5 ниже. Тормозной хаб-барабан сочетает в себе концентратор колеса и тормозной барабан в один. Этот барабан в основном используется на легких прицепах.

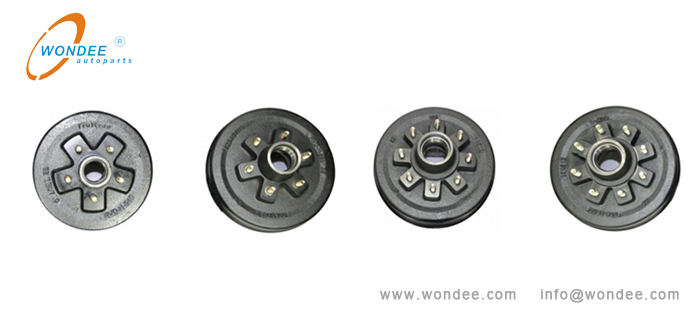

Рисунок 5. Тормозные хаб-барабаны от производителя Китая Wondee Autoparts

4. Выбор тормозных барабанов

Как выбрать нуждаемость тормозного барабана, правильно можно определить из следующих аспектов:

(1) Определите барабаны в соответствии с OEM номером производителей автомобилей, производителей осей или производителей тормозных барабанов.

Как показано в таблице 1 ниже, OEM-номер общих тормозных барабанов прицепов известных производителей.

Модель	OEM номер	Модель	OEM номер	Модель	OEM номер
МЕРСЕДЕС БЕНЦ	3014210501	Вспомогательный	310667290	ЧЕЛОВЕК	81501100194
	3014210701		310677040		81501100195
	3014210901		310677590		81501100175
	3014211301		310677670		81501100216
	3014230001		310677630		81501100229
	3014230101		310667120		81501100212
	3014230301		310677720		81501100219
	3014230801		310677940		81501100116
	3014230901		310679060		81501100231
	3524210401		310977720		81501100226
	3524210501		310687150		81501100223
	3544210001		310967050		81501100213
	3544210101	Вспомогательный	327280140	Вольво	1134817
	3544210301		327280860		1590313
	3544210401		327280100		1075305
	3604210601		327262200		1599678
	3604210701		327262190		1599679
	3604230101		327248460		1577439
	3644210001		327248400		3171743
	3814230001		327248780		3171744
Фува	3602.A.	Фува	3601.A.		3171745
	3602.B.		3601.B.		3171746
	3602.C.		3601.C		3171747
	3602.e.		3601.e.		3171748
	3602.R.		3601.R.	Scania.	1414153
	3602.S.		3601.S.		1361331
	3602.Q.		3601.Q.		1333117
	3602.S1.		3601.R1.		1414152
	3602.R1.		3601.S1.		1334075
	3602.h.	Mitsubishi Фас	MC807783.	Nissan.	40203-90104.
Isuzu	1-42315314-0		MC807781.		43204-90545
	1-42315336-0		MC828491.		43204-90106
	1-42315365-1		Mc060504.		43204-90071.
	1-42315377-1		Mc838284.		43204-90176
Хино	43512-2660.		MC838283.		43204-90215
	43512-2830.		MC865370.		43204-90110.
	43512-2860.		MC308941.	Fruehauf. Трейлер Трейлер	AJA 595001.
	43512-3020.	Вал	66814F		AJA0489001.
	43512-3490		66816F		AJA0489002.
	43512-4011.		66827B.		Aja0490001.
	43512-4090		66852F		Ajb0465001.
Равна	21018963		66854F		Ajb0465002.
	21018986		66864F / B.		Ajb0026001.
	21020038		66864B.		Ajb0335001.
	21021114		66865B.	Важность	1064012800
	21021114A		66873F		1064013000
	21021164		61527B.		1064014900
	21223852		61528B.		1064019700

Таблица 1. Общий тормозные барабанные номера OEM

(2) Определите барабаны в соответствии с рисунками тормозных барабанов.

(3) Определите барабаны в соответствии с основными размерами тормозного барабана.

Как показано на рисунке 2 выше, для определения продукта необходимы, по меньшей мере, несколько параметров, таких как C, D, e, j, k и o.

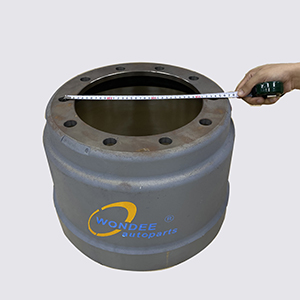

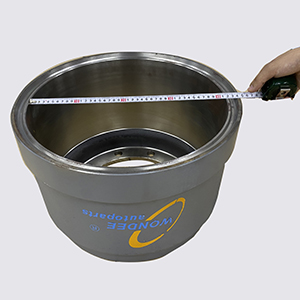

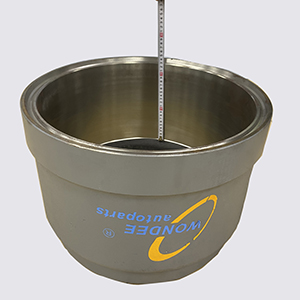

5. Как измерить тормозной барабан

Как показано в таблице 2 ниже. Соответствующие параметры тормозных барабанов должны быть измерены, как показано на рисунке ниже.

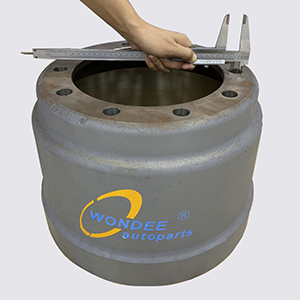

1. Диаметр тормозной поверхности (C)	2. Ширина тормозной поверхности (E)

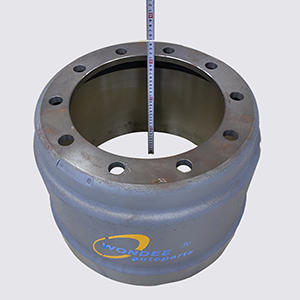

3. Общая высота барабана тормоза (D)	4. P.C.D.OF болтовных отверстий (J)

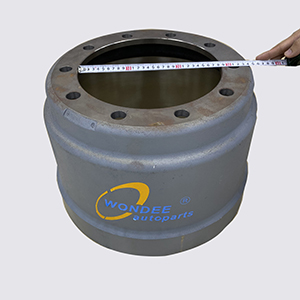

5. Диаметр отверстий болтов (O)	6. Диаметр центрального отверстия (k)

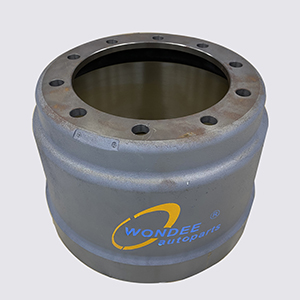

7. Наброски характеристики тормозного барабана	8. Количество болтов

Таблица 2. Принципиальная схема измерения тормозных барабанов

6. Поддержание тормозных барабанов

Чтобы добиться самого длительного срока службы и наилучшим образом производительность обслуживания тормозного барабана, регулярное техническое обслуживание должно проводиться в соответствии с руководством технического обслуживания производителя автомобиля или производителя осей.

7. Замена тормозных барабанов

Если возникает одна из следующих проблем, тормозной барабан должен быть заменен. Тормозной барабан должен быть заменен в парах, чтобы убедиться, что оба конца оси прицепа имеют в основном одинаковый эффект торможения.

(1) Барабан тормоза треснут;

(2) горячие трещины, канавки или износ на поверхности трения тормозного барабана превышают предел тормозного барабана;

(3) Монтажная поверхность тормозного барабана треснута;

(4) отверстие болта тормозного барабана повреждена;

(5) Барабан тормоза вне раунда.

8Устранение неполадок тормозных барабанов

Устранение неисправностей Таблица-проблемы, причины и методы устранения неполадок отображаются в таблице 2 ниже:

Нет.	Проблемы	Фотографий	Характеристики	Причина	Исправление проблем
1	Негабаритные барабаны		Диаметр поверхности тормоза превышает его указанный максимальный диаметр.	Диаметр поверхности тормоза превышает его указанный максимальный диаметр.	Замените барабан немедленно.
2	Треснутые барабаны		Барабан, который полностью треснул через разрез тормозной поверхности.	1. Чрезмерное нагревание и охлаждение. 2. Чрезмерное давление для обуви.	Замените барабан немедленно.
3	Однородный чрезмерный износ		Край тормозного барабана образует чрезвычайно очевидный шаг.	Тормозной барабан быстро и равномерно носит из-за тяжелого сопротивления тормозной, тормозным дисбалансом и входом пыли и примесей	Замените тормозной барабан вовремя.
4	Односторонний ненормальный износ		Есть очевидные знаки износа на одной стороне тормозного барабана, но на другой стороне нет очевидных знаков износа.	Тормозная барабана и тормозная подкладка не концентрически.	Необходимо отрегулировать тормозную базовую пластину, тормозную опорную пластину, тормозной бутин и другие части.
5	Проверка тепла		Сломанная сеть тонких трещин волос на тормозной поверхности барабана, является нормальным явлением тормозных поверхностей.	Это вызвано регулярным нагревом и охлаждением поверхности.	Осмотрите теплые проверки часто, чтобы убедиться, что они не выросли достаточно глубоко, чтобы ослабить барабан.
6	Частичные горячие (черные) пятна		Пятна аккуратно охватывают всю поверхность трения тормозного барабана, образуя равномерное параллельное кольцо или появляются или образуют равномерно распределенные небольшие круглые пятна в большей локальной области.	Неравномерное износ из-за материальных и структурных ошибок тормозного барабана.	Замените тормозной барабан вовремя.
7	Мартенсит пятнистые барабаны		Мартенсит пятнистые барабаны имеют чрезвычайно жесткие, слегка поднятые, темные пятна на тормозной поверхности, показали неравномерное износ, а поверхность вне раунда.	Пятна вызваны очень легкими тормозными приложениями с органическими накладками NonAsbestos, которые связываются с барабаном на нескольких подкладках высоких пятен.	Если это не обнаружено очень рано, тормозной барабан должен быть сболен.
8	Тормозные барабанные канавки		Глубокие ники или канавки образуются на рабочей поверхности внутренней окружности тормозного барабана.	Износ тормозной подкладки превышает предел, вызывающий резкие объекты, такие как заклепки для формирования потянутых канавок на рабочей поверхности внутренней окружности тормозного барабана.	Замените тормозной барабан и тормозную прокладку.
9	Забитые барабаны			Забитые барабаны обозначены перистыми канавками на тормозной поверхности и износ чрезмерной подкладки.	Замените барабан немедленно.
10	Синие барабаны		Блушаемое исчезновение на тормозных частях (обувь, барабаны / роторы или болты) указывает на чрезмерное тепло.	Это обычно вызвано негабарированным диаметром поверхности тормоза / нижней шириной ротора или слабыми или разбитыми обратными пружинами.	Замените барабан немедленно.
11	Задняя панель тормозных барабанов упала		Округоревная тормозная часть (цилиндр) и часть фланца (диск) тормозного барабана разделены	Неправильная структура и материал во время производства тормозных барабанов.	Замените тормозной барабан вовремя.
12	Зарубежные отверстия болтов тормозных барабанов		Болтовые отверстия тормозного барабана ненормально носят, которые являются эллиптическими отверстиями.	Фланцевые болты (колесные болты) не полностью затянуты, а тормозной барабан обладает относительным воздействием перемещения относительно радиального и осевого направления ступицы колеса.	Замените тормозной барабан вовремя.
13	Загрязнение жира		Смазочное масло / смазка брошена на рабочую поверхность внутренней окружности тормозного барабана.	Уплотнение масла ступицы терпят неудачу, а смазочное масло / смазку брошено на рабочую поверхность внутренней окружности тормозного барабана.	Замените тормозной барабан вовремя.
14	Смазки витражи		Тормозные барабаны с обесцвеченными пятнами на тормозной поверхности, а масло или смазку наращивают на узел тормоза.	Чрезмерная смазка кулачка или распределительного вала или отказа от нефтяной уплотнения.	Замените барабан немедленно.
15	Вне круглые барабаны		Вариации диаметра барабана в разных точках на тормозной поверхности указывают на внешние барабаны.	Вариации диаметра барабана в разных точках на тормозной поверхности указывают на внешние барабаны.	Замените барабан немедленно.
