1. Определение воздушного бака
Воздушный бак-это устройство для хранения газа в тормозной системе полуприцера и трактора. Воздушный бак используется для хранения воздуха, сжатого воздушным компрессором (воздушным насосом), который используется в автомобильном торможении, свистке и других системах. Как показано на рисунке 1

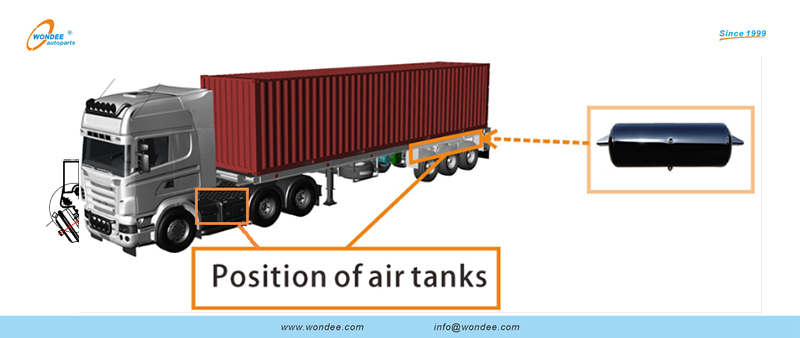

Рисунок 1 Положение воздушных резервуаров
2. Состав воздушного бака
В сборе воздушного бака включает корпус воздушного бака, Кроншеты с воздушным баком, воздушные входы и розетки, а также дренажные порты, как показано на рисунке 2

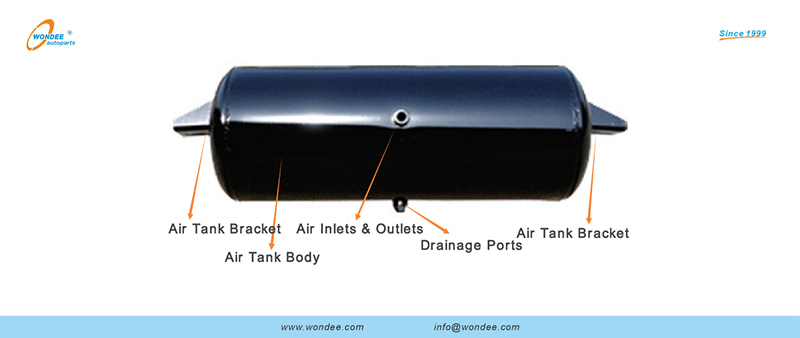

Рисунок 2 Структурная диаграмма воздушного бака
3. Внедрение стандарта воздушного бака
Реализация в соответствии с требованиями к производительности QC/T 200-2015 и методам испытаний воздушного бака для автомобильного и прицепа воздушного тормозного устройства.
4. MAN параметры для воздушного бака
1) Объем (L): эффективный объем воздушного бака
2) Рабочее давление (MPA): номинальное рабочее давление воздушного бака. Конструктивное давление и испытательное давление воздушного бака, как правило, выше, чем рабочее давление.
3) Тип: горизонтальный тип
4) Температура конструкции (° C): общий 150 ° C
5) Рабочая среда: сжатый воздух
5. Классификация воздушного бака
Согласно классификации материалов, есть следующие два типа
Стальной воздушный бак, как показано на рисунке 3
Воздушный бак алюминиевого сплава, как показано на рисунке 4

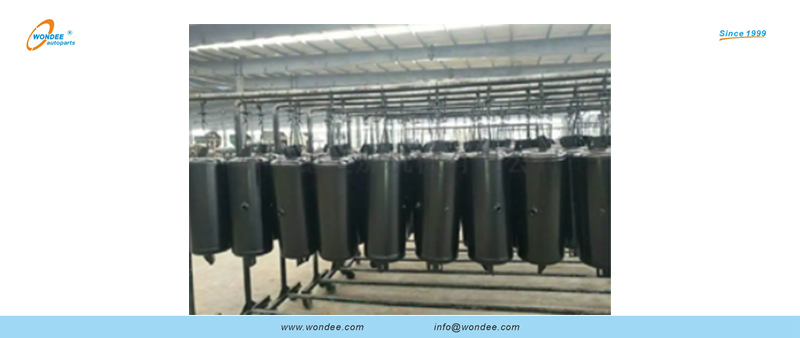

Рисунок 3 Стальной воздушный бак

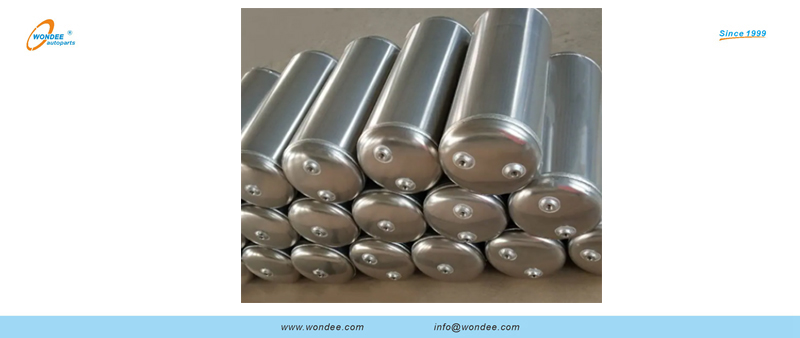

Рисунок 4 Алюминиевый сплав воздушный бак
Разница между воздушным баком алюминиевого сплава и стальным воздушным баком, как показано в таблице 1
Характеристика | Алюминиевый сплав воздушный бак | Стальной воздушный бак |
Чистота | Поверхность алюминиевого сплавного пластины покрыта пленкой, а чистота хороша | Трудно контролировать чистоту стального воздушного бака |
Срок службы | Поверхность алюминия легко автоматически генерировать слой плотной и твердой защитной пленки AL2O3, которая может защитить субстрат от коррозии и имеет более длительный срок службы. | Стальной воздушный бак должен быть опрыскирован пластиком внутри и снаружи, чтобы предотвратить коррозию, а срок службы короче. |
Поддержание давления | Менее 1,2 Мп | Менее 1,2 Мп |
Расходы | Более высокая стоимость | Более низкая стоимость |
Таблица 1 Разница между воздушным баком алюминиевого сплава и стальным воздушным баком
Согласно количеству мест в воздушном баке, есть следующие два типа
Интегральный тип: воздушный бак - это независимое пространство. (Рисунок 5)
Диплом типа: воздушный бак имеет два или более независимых пробелы. (Рисунок 6)
Примечание. Каждое независимое пространство должно быть оснащено сливным клапаном.

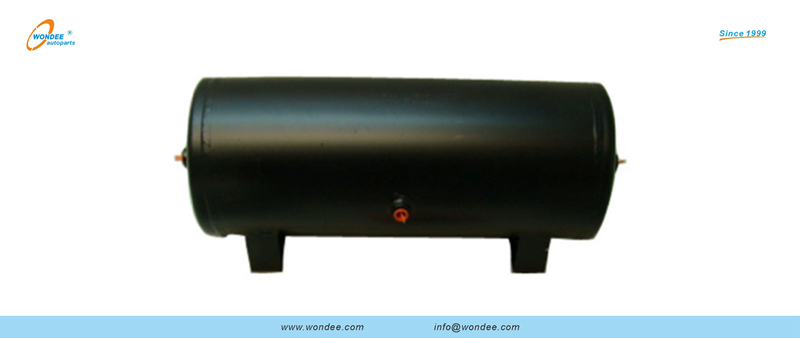

Рисунок 5 Воздушный бак с независимым пространством

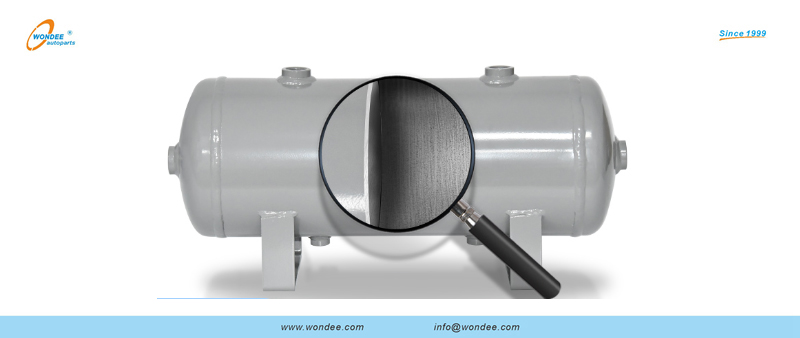

Рисунок 6 Воздушный бак с несколькими независимыми пространствами
6.common неисправности воздушных резервуаров и контрмеров
Стальной воздушный бак ржавым и должен быть заменен в серьезных случаях.
Дренажный сбой воздушного бака, такой как слишком много примесей и сточных вод на междне, блокировка слива, и требуется обычный дренаж или очистку. Как правило, воздушный резервуар должен осуществляться каждую неделю или перед каждой доставкой товаров.
Проблемы сварки. Когда из воздушного бака возникает утечка воздуха, вызванная проблемами сварки, его необходимо заменить вовремя.
