2-й тип
| Серия названия продукта: | Двухсторонний шаровой клапан типа 1 | ||||||||
| Наименование товара: | Алюминиевый сплав пневматический шариковый клапан с квадратным фланцем | ||||||||
| Основной материал тела: | Литой алюминиевый сплав | ||||||||
| Запечатывающий материал: | PTFE и устойчивый к бензинам нитрил -резина | ||||||||
| Параметры (выбор элемента заказа): | |||||||||
| Номер предмета | Номинальный диаметр | Номинальное давление | L | A × a | D | L2 | Монтажный размер отверстия | H | Диапазон температур |
| WDQ41-10F-DN50 | DN50 | 1,0 МПа | 85 | 120 × 120 | Ø130 | 398 | 4-Ø11 Два-Энд | 113 | -20 ℃ ~ 70 ℃ |
| WDQ41-10F-DN70 | DN70 | 1,0 МПа | 115 | 140 × 140 | Ø155 | 423 | 4-Ø11 Два-Энд | 128 | -20 ℃ ~ 70 ℃ |
| WDQ41-10F-DN80 | DN80 | 1,0 МПа | 130 | 150 × 150 | Ø165 | 443 | 4-Ø12,5 Два-Энд | 136 | -20 ℃ ~ 70 ℃ |
| Замечание 1: | Запечатанный материал должен быть заменен каждые 6 месяцев | ||||||||
| Замечание 2: | Шаровой клапан должен быть установлен в соответствии с направлением потока, отмеченным на корпусе клапана, а направление отверстия по умолчанию ручки состоит из часовой стрелки (положительное направление), его также можно настроить в соответствии с требованиями клиента. | ||||||||
| Замечание 3: | Среда шарикового клапана - бензин и дизель | ||||||||

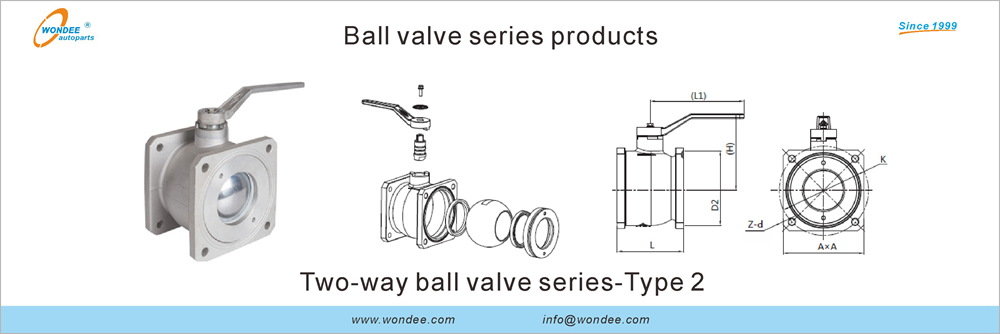

| Серия названия продукта: | Двухсторонний шаровой клапан типа 2 | ||||||||
| Наименование товара: | Алюминиевый сплав ручной шариковой клапан с квадратным фланцем | ||||||||
| Основной материал тела: | Литой алюминиевый сплав | ||||||||
| Запечатывающий материал: | PTFE и устойчивый к бензинам нитрил -резина | ||||||||
| Параметры (выбор элемента заказа): | |||||||||
| Номер предмета | Номинальный диаметр | Номинальное давление | L | A × a | D | Монтажный размер отверстия | H | Диапазон температур | |
| WDQ41-10F-DN50 | DN50 | 1,0 МПа | 85 | 120 × 120 | Ø130 | 4-Ø11 Два-Энд | 113 | -20 ℃ ~ 70 ℃ | |
| WDQ41-10F-DN70 | DN70 | 1,0 МПа | 115 | 140 × 140 | Ø155 | 4-Ø11 Два-Энд | 128 | -20 ℃ ~ 70 ℃ | |
| WDQ41-10F-DN80 | DN80 | 1,0 МПа | 135 | 150 × 150 | Ø165 | 4-Ø12,5 Два-Энд | 136 | -20 ℃ ~ 70 ℃ | |
| WDQ41-10F-DN100 | DN100 | 1,0 МПа | 135 | 180 × 180 | Ø185 | 4-Ø15 два-энда | 146 | -20 ℃ ~ 70 ℃ | |
| Замечание 1: | Запечатанный материал должен быть заменен каждые 6 месяцев | ||||||||
| Замечание 2: | Шаровой клапан должен быть установлен в соответствии с направлением потока, отмеченным на корпусе клапана, а направление отверстия по умолчанию ручки состоит из часовой стрелки (положительное направление), его также можно настроить в соответствии с требованиями клиента. | ||||||||
| Замечание 3: | Среда шарикового клапана - бензин и дизель | ||||||||

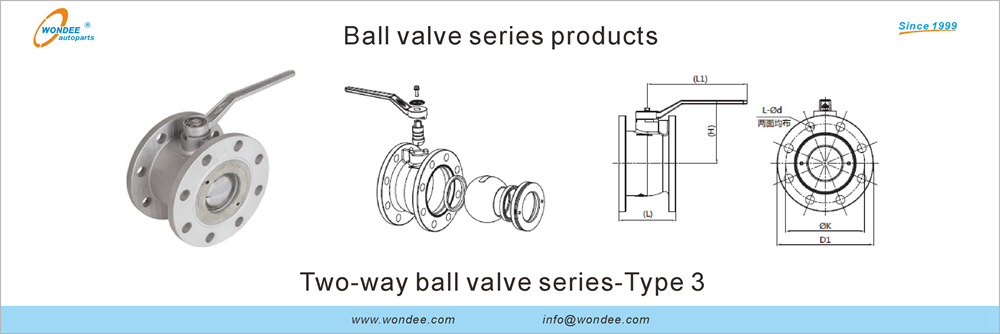

| Серия названия продукта: | Двухсторонний шаровой клапан типа 3 | ||||||||
| Наименование товара: | Алюминиевый сплав ручной шариковой клапан с круглым фланцем | ||||||||
| Основной материал тела: | Литой алюминиевый сплав | ||||||||
| Запечатывающий материал: | PTFE и устойчивый к бензинам нитрил -резина | ||||||||
| Параметры (выбор элемента заказа): | |||||||||
| Номер предмета | Номинальный диаметр | Номинальное давление | L | D | Монтажный размер отверстия | H | Диапазон температур | ||
| WDQ41-10Y-DN25 | DN25 | 1,0 МПа | 56 | Ø60 | 4-Ø8,5 Два-энда | 60 | -20 ℃ ~ 70 ℃ | ||
| WDQ41-10Y-DN65 | DN70 | 1,0 МПа | 115 | Ø150 | 4-Ø11 Два-Энд | 128 | -20 ℃ ~ 70 ℃ | ||
| WDQ41-10Y-DN80 | DN76 | 1,0 МПа | 124 | Ø160 | 4-Ø16,5/8-16,5 | 128 | -20 ℃ ~ 70 ℃ | ||
| WDQ41-10Y-DN100 | DN85 | 1,0 МПа | 140 | Ø180 | 8-Ø18 два-энда | 139 | -20 ℃ ~ 70 ℃ | ||
| Замечание 1: | Запечатанный материал должен быть заменен каждые 6 месяцев | ||||||||
| Замечание 2: | Шаровой клапан должен быть установлен в соответствии с направлением потока, отмеченным на корпусе клапана, а направление отверстия по умолчанию ручки состоит из часовой стрелки (положительное направление), его также можно настроить в соответствии с требованиями клиента. | ||||||||
| Замечание 3: | Среда шарикового клапана - бензин и дизель | ||||||||

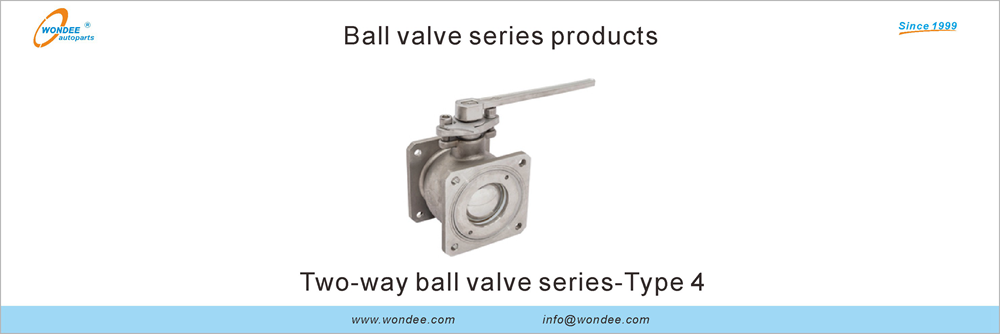

| Серия названия продукта: | Двухсторонний шаровой клапан типа 4 | ||||||||
| Наименование товара: | Ручной шариковой клапан из нержавеющей стали с квадратным фланцем | ||||||||
| Основной материал тела: | Нержавеющая сталь | ||||||||
| Запечатывающий материал: | PTFE | ||||||||
| Параметры (выбор элемента заказа): | |||||||||
| Номер предмета | Номинальный диаметр | Номинальное давление | L | A × a | D | L1 | Монтажный размер отверстия | H | Диапазон температур |
| KTQ41-16PF-DN70 | DN70 | 1,6 МПа | 115 | 140 × 140 | Ø155 | 255 | 4-Ø11 Два-Энд | 128 | -20 ℃ ~ 200 ℃ |
| KTQ41-16PF-DN80 | DN80 | 1,6 МПа | 115 | 150 × 150 | Ø165 | 255 | 4-Ø14 два-энда | 136 | -20 ℃ ~ 200 ℃ |
| Замечание 1: | Запечатанный материал должен быть заменен каждые 6 месяцев | ||||||||
| Замечание 2: | Шаровой клапан должен быть установлен в соответствии с направлением потока, отмеченным на корпусе клапана, а направление отверстия по умолчанию ручки состоит из часовой стрелки (положительное направление), его также можно настроить в соответствии с требованиями клиента. | ||||||||
| Замечание 3: | Среда шарикового клапана - бензин и дизель | ||||||||

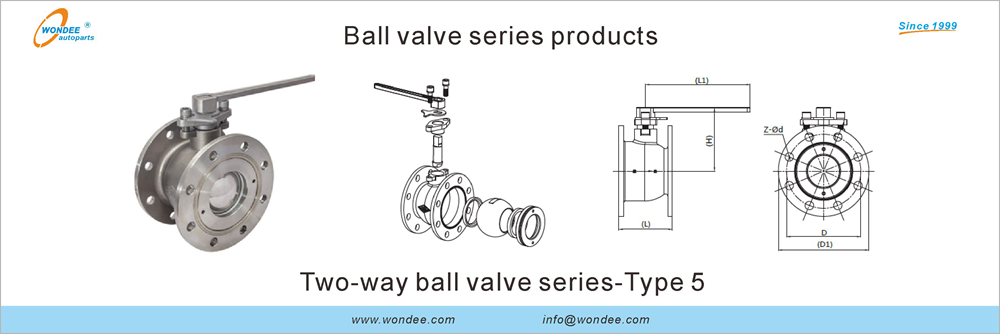

| Серия названия продукта: | Двухсторонний шаровой клапан типа 5 | ||||||||
| Наименование товара: | Ручный клапан из нержавеющей стали с круглым фланцем | ||||||||
| Основной материал тела: | Нержавеющая сталь | ||||||||
| Запечатывающий материал: | PTFE и устойчивый к бензинам нитрил -резина | ||||||||
| Параметры (выбор элемента заказа): | |||||||||
| Номер предмета | Номинальный диаметр | Номинальное давление | L | D1 | D | L1 | Монтажный размер отверстия | H | Диапазон температур |
| KTQ41-16PY-DN80 | DN76 | 1,6 МПа | 124 | Ø195 | Ø160 | 255 | 4-Ø16,5/8-16,5 | 137 | -20 ℃ ~ 200 ℃ |
| KTQ41-16PY-DN100 | DN85 | 1,6 МПа | 140 | Ø215 | Ø180 | 255 | 8-Ø18 два-энда | 149 | -20 ℃ ~ 200 ℃ |
| Замечание 1: | Запечатанный материал должен быть заменен каждые 6 месяцев | ||||||||
| Замечание 2: | Шаровой клапан должен быть установлен в соответствии с направлением потока, отмеченным на корпусе клапана, а направление отверстия по умолчанию ручки состоит из часовой стрелки (положительное направление), его также можно настроить в соответствии с требованиями клиента. | ||||||||
| Замечание 3: | Среда шарикового клапана - бензин и дизель | ||||||||
2 типа

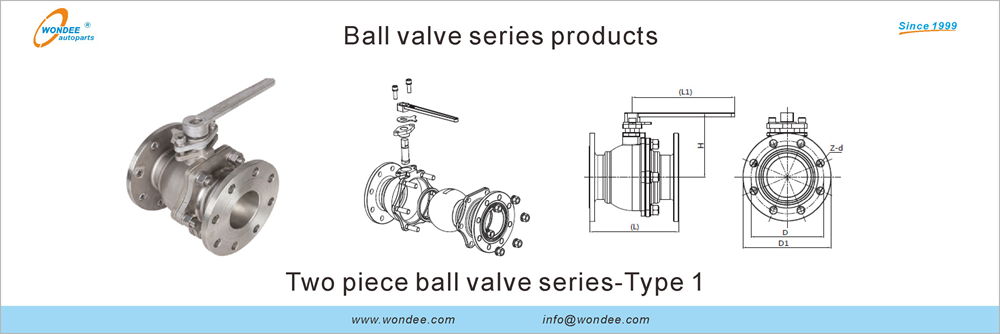

| Серия названия продукта: | Два кусочка круглого фланца шарикового клапана 1 | ||||||||
| Наименование товара: | Ручный клапан из нержавеющей стали с круглым фланцем | ||||||||
| Основной материал тела: | Нержавеющая сталь | ||||||||
| Запечатывающий материал: | PTFE | ||||||||
| Параметры (выбор элемента заказа): | |||||||||
| Номер предмета | Номинальный диаметр | Номинальное давление | D1 | D | L1 | Монтажный размер отверстия | H | Диапазон температур | |
| KTQ42-16PY-DN80 | DN80 | 1,6 МПа | 195 | Ø160 | 255 | 8-Ø18 два-энда | 147 | -20 ℃ ~ 200 ℃ | |
| KTQ42-16PY-DN100 | DN100 | 1,6 МПа | 215 | Ø180 | 255 | 8-Ø18 два-энда | 149 | -20 ℃ ~ 200 ℃ | |
| Замечание 1: | Запечатанный материал должен быть заменен каждые 6 месяцев | ||||||||
| Замечание 2: | Шаровой клапан должен быть установлен в соответствии с направлением потока, отмеченным на корпусе клапана, а направление отверстия по умолчанию ручки состоит из часовой стрелки (положительное направление), его также можно настроить в соответствии с требованиями клиента. | ||||||||
| Замечание 3: | Среда шарикового клапана - бензин и дизель | ||||||||

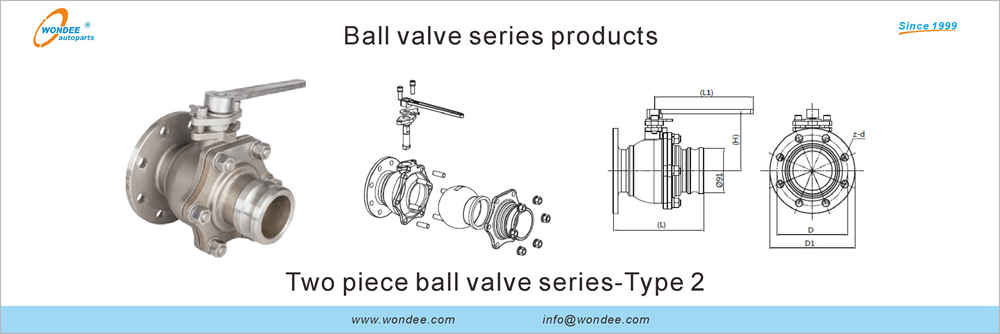

| Серия названия продукта: | Два пьеса круглого фланца шарикового клапана 2 | ||||||||
| Наименование товара: | Ручный клапан из нержавеющей стали с круглым фланцем и мужским разъемом | ||||||||
| Основной материал тела: | Нержавеющая сталь | ||||||||
| Запечатывающий материал: | PTFE | ||||||||
| Параметры (выбор элемента заказа): | |||||||||
| Номер предмета | Номинальный диаметр | Номинальное давление | D1 | D | L1 | Монтажный размер отверстия | H | Диапазон температур | |
| KTQ42-16PY-DN80A | DN80 | 1,6 МПа | 195 | Ø160 | 255 | 8-Ø18 два-энда | 147 | -20 ℃ ~ 200 ℃ | |
| KTQ42-16PY-DN100A | DN100 | 1,6 МПа | 215 | Ø180 | 255 | 8-Ø18 два-энда | 149 | -20 ℃ ~ 200 ℃ | |
| Замечание 1: | Запечатанный материал должен быть заменен каждые 6 месяцев | ||||||||
| Замечание 2: | Шаровой клапан должен быть установлен в соответствии с направлением потока, отмеченным на корпусе клапана, а направление отверстия по умолчанию ручки состоит из часовой стрелки (положительное направление), его также можно настроить в соответствии с требованиями клиента. | ||||||||
| Замечание 3: | Среда шарикового клапана - бензин и дизель | ||||||||
3-й тип

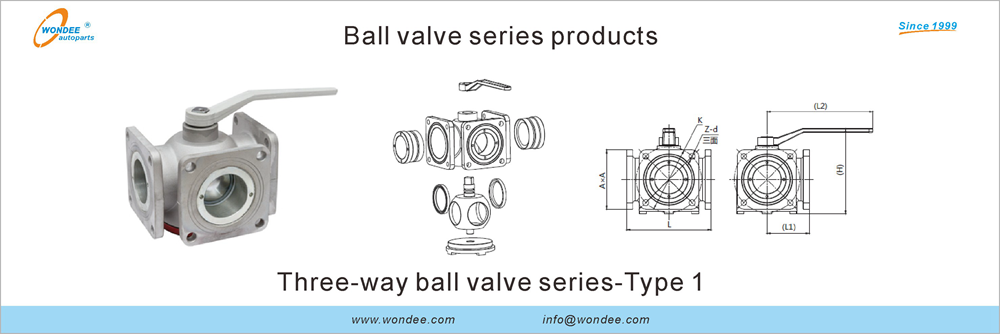

| Серия названия продукта: | Алюминиевый сплав с трехсторонним шариковым клапаном типа 1 | |||||||||
| Наименование товара: | Алюминиевый сплав ручной шариковой клапан | |||||||||
| Основной материал тела: | Алюминиевый сплав | |||||||||
| Запечатывающий материал: | PTFE и устойчивый к бензинам нитрил -резина | |||||||||
| Параметры (выбор элемента заказа): | ||||||||||
| Номер предмета | Номинальный диаметр | Номинальное давление | A × a | K | Z-D | L | L1 | L2 | H | Диапазон температур |
| KTQ45-10F-DN50 | DN50 | 1,0 МПа | 120 × 120 | Ø130 | 4-Ø11 Три-энды | 170 | 85 | 235 | 185 | -20 ℃ ~ 70 ℃ |
| KTQ45-10F-DN80 | DN80 | 1,0 МПа | 140 × 140 | Ø155 | 4-Ø14 Три-Энд | 200 | 100 | 250 | 204 | -20 ℃ ~ 70 ℃ |
| Замечание 1: | Запечатанный материал должен быть заменен каждые 6 месяцев | |||||||||
| Замечание 2: | Среда шарикового клапана - бензин и дизель | |||||||||

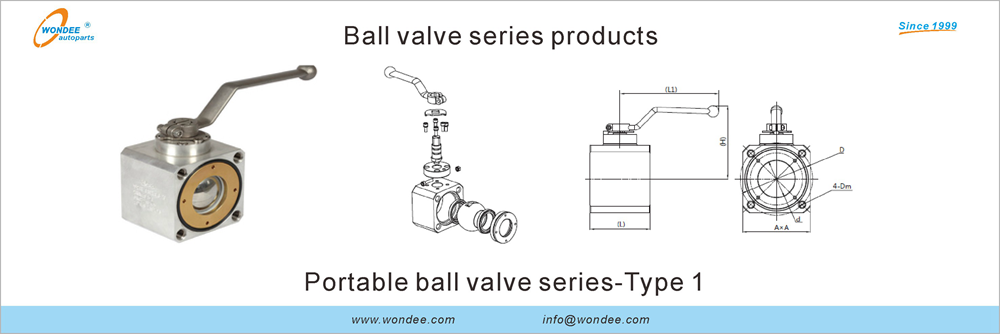

Портативный тип
| Серия названия продукта: | Серия портативных шариковых клапанов алюминиевого сплава | ||||||||
| Наименование товара: | Алюминиевый сплав ручной шариковой клапан | ||||||||
| Основной материал тела: | Алюминиевый сплав | ||||||||
| Запечатывающий материал: | PTFE и устойчивый к бензинам нитрил -резина | ||||||||
| Параметры (выбор элемента заказа): | |||||||||
| Номер предмета | Номинальный диаметр | Номинальное давление | A × a | D | Z-DM | H | L | Диапазон температур | |
| KT-QB71SA16L-DN25 | DN20 | 1,6 МПа | 61 × 61 | Ø56 | 4-м8 | 81.5 | 48 | -20 ℃ ~ 70 ℃ | |
| KT-QB71SA16L-DN40 | DN28 | 1,6 МПа | 76 × 76 | Ø78 | 4-M10 | 89 | 60 | -20 ℃ ~ 70 ℃ | |
| KT-QB71SA16L-DN50 | DN50 | 1,6 МПа | 100 × 100 | Ø112 | 4-M12 | 124 | 84 | -20 ℃ ~ 70 ℃ | |
| KT-QB71SA16L-DN80 | DN65 | 1,6 МПа | 120 × 120 | Ø136 | 4-M14 | 132 | 95 | -20 ℃ ~ 70 ℃ | |
| KT-QB71SA16L-DN80A | DN76 | 1,6 МПа | 140 × 140 | Ø150 | 4-M14 | 152 | 124 | -20 ℃ ~ 70 ℃ | |
| Замечание 1: | Запечатанный материал должен быть заменен каждые 6 месяцев | ||||||||
| Замечание 2: | Шаровой клапан должен быть установлен в соответствии с направлением потока, отмеченным на корпусе клапана, а направление отверстия по умолчанию ручки состоит из часовой стрелки (положительное направление), его также можно настроить в соответствии с требованиями клиента. | ||||||||
| Замечание 3: | Среда шарикового клапана - бензин и дизель | ||||||||
