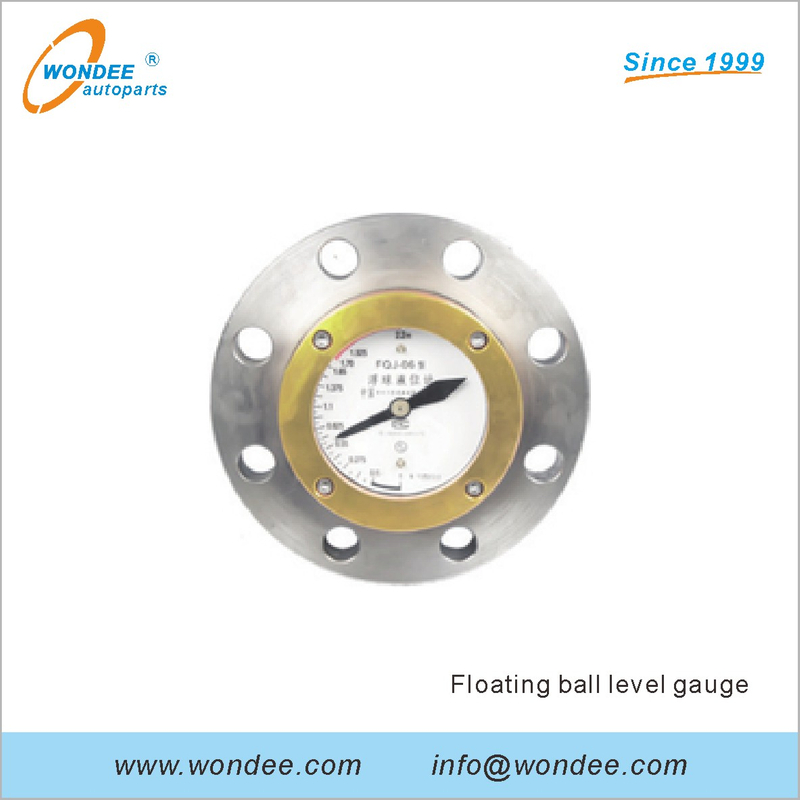

Датчик уровня плавания используется для указания уровня жидкости в различных открытых или закрытых сосудах, с четкими показаниями.
Продукт установлен на контейнере через фланцевое соединение, с хорошей производительностью герметизации. Его можно использовать для нефти или слегка коррозийной жидкости, а также сосудов под давлением.

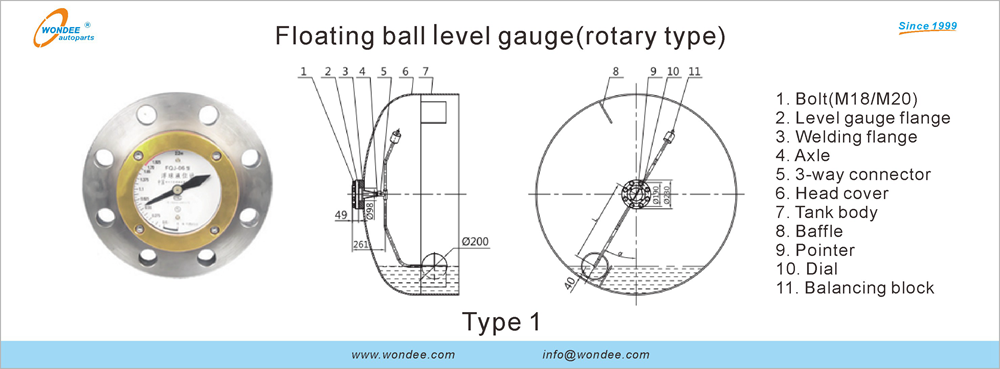

| Название продукта: манометра уровня плавающего шарика (вращающийся тип) | |||||||||||
| Параметры (выбор элемента заказа) -Type 1: | |||||||||||
| Номер предмета | Фланцевый стандарт | Фланец | Монтажная дыра | Монтажная дыра | Диапазон плавающего мяча | Класс точности | Минимальный удельный вес среднего | Номинальное давление | Измеренная температура | Материал | |
| Наружный диаметр | внутренний диаметр | Центральный диаметр | |||||||||
| WD-FQJ-06 | JB81-90PN2.5 | Ø230 | Ø100 | Ø190 | 8-23 | Ø200 | 5 | 0.4 | 2,5 МПа | -40 ℃ ~ 200 ℃ | 304 |
| Замечания: Заказчик должен предоставить установку рисунка уровня уровня для облегчения расчета размера шатуна и изготовления циферблата, такого как размер головки, общие размеры и толщина стенки корпуса резервуара, размер установки фланца и положение сварки , так далее. | |||||||||||
| Справочные данные | |||||||||||||
| Имя измерения | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2.1 | 2.2 | 2.4 | 2.6 | 2.8 | 3 | 3.2 |
| Центральное расстояние (L) | 610 | 660 | 710 | 760 | 810 | 860 | 910 | 960 | 1060 | 1160 | 1260 | 1360 | 1460 |
| Угол (α) | 25 ° | 25 ° | 25 ° | 25 ° | 25 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° |

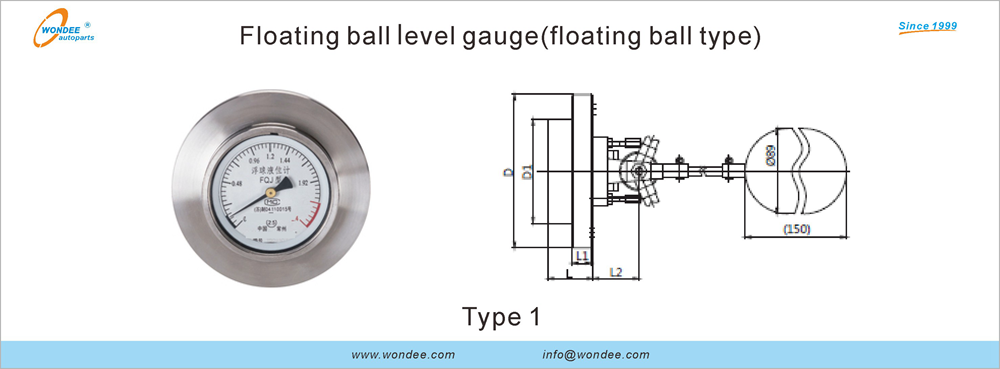

| Название продукта: манометра уровня плавающего мяча (тип плавающего мяча) | ||||||||||||
| Параметры (выбор элемента заказа) -Type 1: | ||||||||||||
| Номер предмета | Диапазон циферблата | D | D1 | D2 | L | L1 | L2 | Z-D | Материал | Номинальное давление | Класс точности | Измеренный диапазон (M) |
| WD-FQJ-4 | 100 | 160 | 108 | / | 47 | 22 | 48 | / | Сплав из нержавеющей стали/аллюмина | 1,6 МПа | 2.5 | 1,0 ~ 3.0 |
| WD-FQJ-6 | 155 | 202 | 182 | / | 57.5 | 22.5 | 55 | / | Аллюминовый сплав | 1,0 МПа | 2.5 | 1,0 ~ 3.0 |

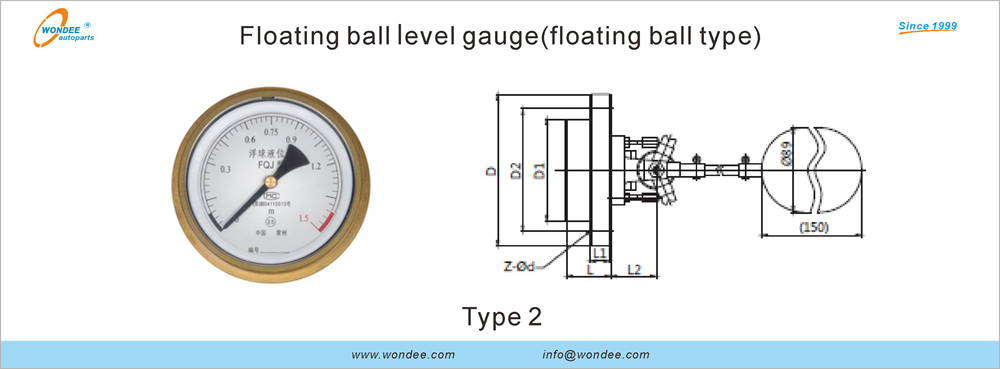

| Название продукта: манометра уровня плавающего мяча (тип плавающего мяча) | ||||||||||||
| Параметры (выбор элемента заказа) -Type 2: | ||||||||||||
| Номер предмета | Диапазон циферблата | D | D1 | D2 | L | L1 | L2 | Z-D | Материал | Номинальное давление | Класс точности | Измеренный диапазон (M) |
| WD-FQJ-10 | 250 | 338 | 286 | 310 | 54.5 | 30 | 55 | 12-11,5 | Аллюминовый сплав | 1,0 МПа | 2.5 | 1,0 ~ 3.0 |
