Руководство процесса производства листовых источников зажигает отверстия для фиксации проставки бампера (часть 4)

Процесс производства Руководство листьев пружин

-Пучать отверстия для крепления проставок бампера (Часть 4)

1. Определение:

Использование штамповочного оборудования и приспособления инструмента для удара отверстий на обозначенных положениях для фиксации прокладок против Squeak / Bumber на обоих концах пружинной стали плоской полосы. Как правило, существуют два вида перфорирующих процессов: холодная штамповка и горячая штамповка.

2. Применение:

Некоторые листья с обертыванием глаз и другие листья.

3. Операционные процедуры:

3.1. Осмотр перед штампов

Перед пробиванием отверстий проверьте осмотр квалификационной оценки предыдущего процесса пружинных плоских баров, которые должны быть квалифицированы.В то же время проверьте спецификации пружинных плоских стержней, только они соответствуют требованиям процесса, процесс штамповки может быть разрешен.

3.2. Отрегулируйте позиционирующие инструменты

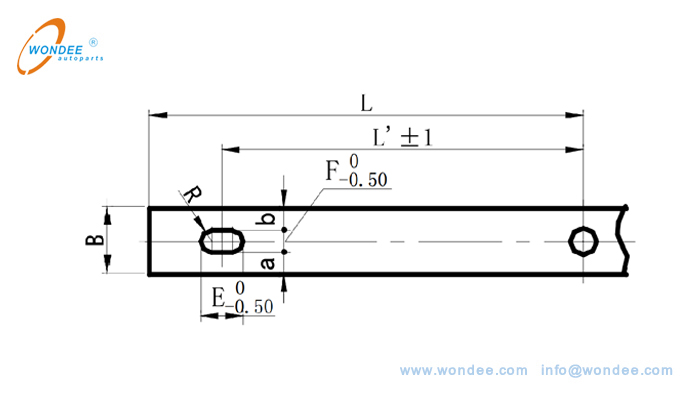

Как показано на рисунке 1 ниже, ударэллиптическийОтверстия в конце весенних плоских баров. Удар по центральному положению отверстия и отрегулируйте инструмент позиционирования в соответствии с размерами L ', B, A и B.

(Рисунок 1. Позиционирование диаграммы пробивания конечного эллиптического отверстия)

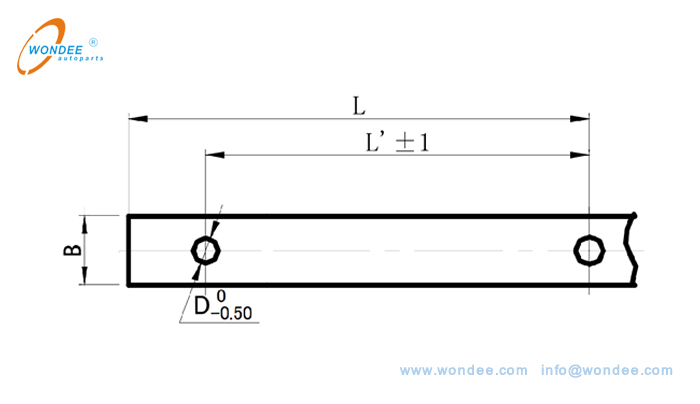

Как показано на рисунке 2 ниже, ударить круговые отверстия в конце пружины плоских стержней. Пробивая у центрального положения отверстий и отрегулируйте позиционирующие инструменты в соответствии с размерами L 'и B.

(Фигура 2.Позиционирование диаграммы штамповки концакруговое отверстие)

3.3. Выбор холодапробивая, горячая штамповка и сверление

3.3.1 Применение холодной штамповки:

1) если толщина пружинной плоской панели T <14 мм, и диаметр отверстия больше толщины tПлоский бар с пружинной стальной, холодная штамповка подходит.

2) Если толщинапружинная сталь плоский бар T≤9mm и отверстие - эллиптическое отверстие, холодноштамповка подходит.

3.3.2. Применение горячей штамповки и сверления:

Горячие пробивающие или сверлильные отверстия могут быть использованы для пружинной стали, которая не подходит для отверстий для холодных штампов. Во время горячей штамповки температура нагрева должна контролироваться при 750 ~ 850 ℃, а стальной плоский бар темно-красный.

3.4. Обнаружение штампов

При первом пробивании отверстия первая часть пружинной стали плоский бар должен быть проверен во-первых. Только проходит первую проверку, массовое производство можно носить. Во время операции особое внимание следует уделить, чтобы предотвратить умирание позиционирования от ослабления и смещения, в противном случае размеры позиционирования будут превышать диапазон допуска, что приводит к неквалифицированным продуктам в партиях.

3.5. Управление материалом

Перфорированные (пробуренные) пружинные стальные плоские слитки должны быть аккуратно сложены. Запрещено размещать их по желанию, что приведет к поверхности синяки. Марки квалификации осмотра должны быть сделаны, а карты передачи работ должны быть вставлены.

4. Инспекционные стандарты:

Измеряйте отверстия в соответствии с рисунком 1 и рисунок 2. Стандарты пробивки отверстия и пробивающих отверстий, как показано в таблице 1 ниже.

СобраноWODEEE AUTOPARTS.

2022-3-31
