Процесс производства Руководство листьев пружин

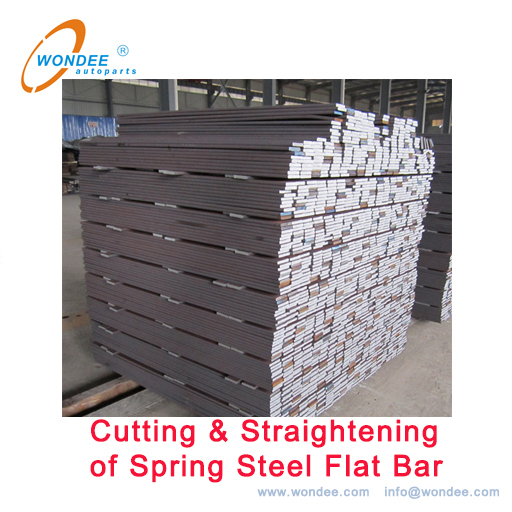

-Резка и выпрямление（Часть 1.）
1.1. Резка
Резка: вырезатьПлоские стальные плиты в нужную длину в соответствии с требованиями процесса.
1.2.Straighting
Выпрямление: отрегулируйте боковое изгиб и плоское изгиб нарезной плоской панели, чтобы убедиться, что кривизна боковой и плоскости соответствует требованиям производства.
2. Применение:
Все весенние листья.
3. Операционные процедуры:
3.1. Обследование сырья
Как показано на рисунке 1 ниже, проверьте спецификацию, стальную решетую решету, номер тепла, производителя и складскую проверку квалификации квалификации квалификации пружинной стали плоский бар перед резкой. Все предметы соответствуют требованиям листового пружинного процесса, а затем передают в следующий процесс, чтобы начать резку.

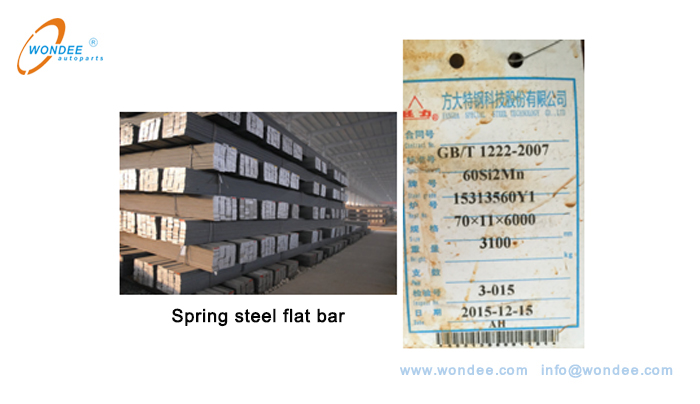

(Рисунок 1. Пружинные стальные плоские бары)
3.2. Режущая операция
Первый кусок плоский бар должен быть отрезан для первой проверки. Только он проходит первую проверку, он может быть отправлен в инспектор для рассмотрения до вырезывания пакета. Во время пакетной резки необходимо предотвратить ослабление светильников от превышения толерантности,приводя к ремонту или лома.
3.3. Управление материалом
Как показано на рисунке 2 ниже, листы плоских сточных бар Shum Spring Stream должны быть аккуратно сложены. Запрещено размещать их по желанию, что приведет к поверхности синяки. Марк квалификации проверки должен быть сделан, а карта для передачи работы должна быть вставлена.

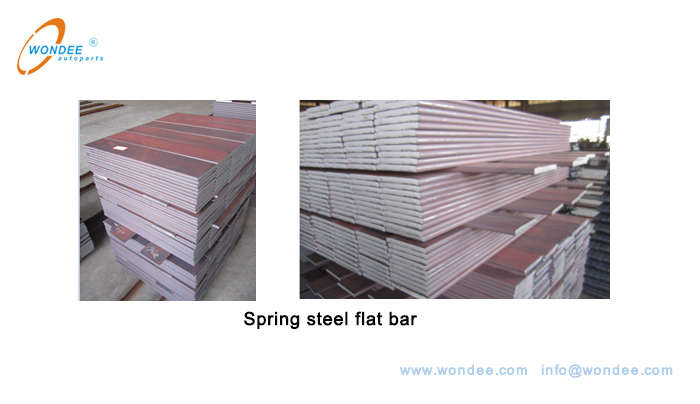

(Рисунок 2. Полуфабрикатные листовые штанги стека)
4. Обнаружение схематической диаграммы:
После процесса резания плоские полосы должны быть обнаружены, в основном в том числе:
Как показано на рисунке 1 ниже.

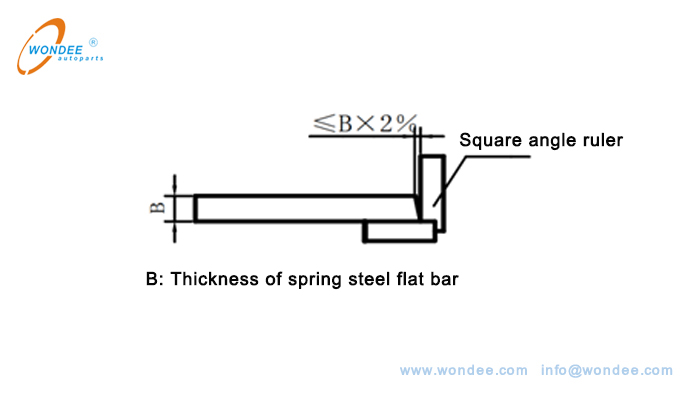

(Рис. 1. Принципиальная схема разрез режущих разрез измерения вертикальности)
2) Обнаружение высоты бурр разрез
Как показано на рисунке 2 ниже.

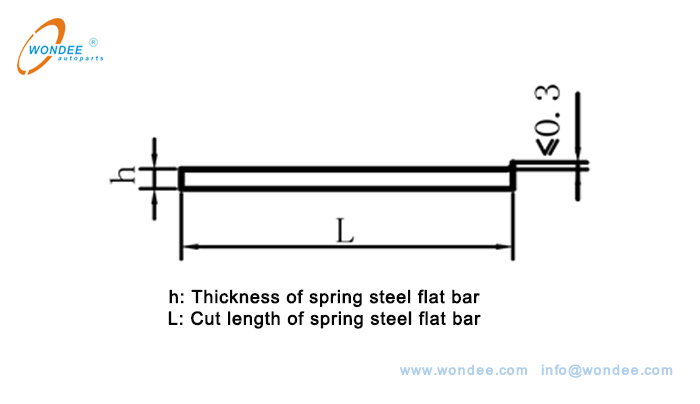

(Рис. 2. Принципиальная схема разрезной среды измерения заусечения)
3) Боковое изгиб и плоское изгибное обнаружение вырезанных плоских баров
Как показано на рисунке 3 ниже.

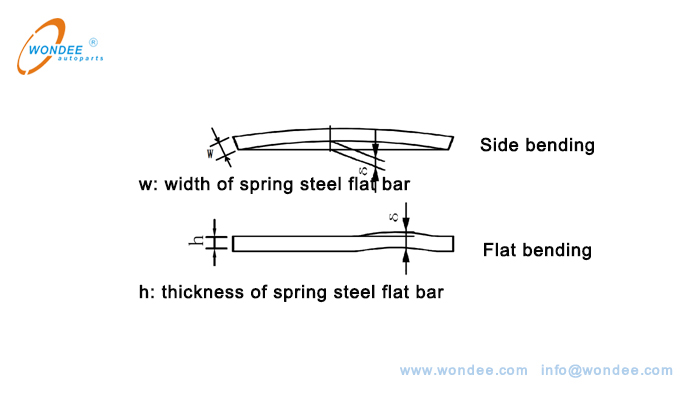

(Рисунок 3. Схематическая схема бокового изгиба и плоское измерение изгиба среза)
Стандарты проверки процесса выпрямления листьев пружины, как показано в таблице 1 ниже.
