Руководство процесса производственного процесса листовых источников - глаза на глаза (часть 5)

Процесс производства Руководство листьев пружин

－Катится глаза (Часть 5)

1. Определение:

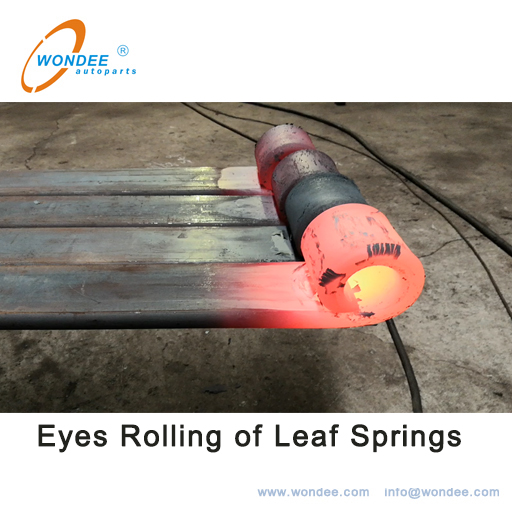

Нагрейте пружинные плоские стержни до указанной температуры, а затем используют специальное оборудование и формы для инструментов, чтобы свернуть концы пружинной плоской полосы в круговые глаза.

Соответствующие размеры технологии прокатки глаз показаны на рисунке 1 ниже.

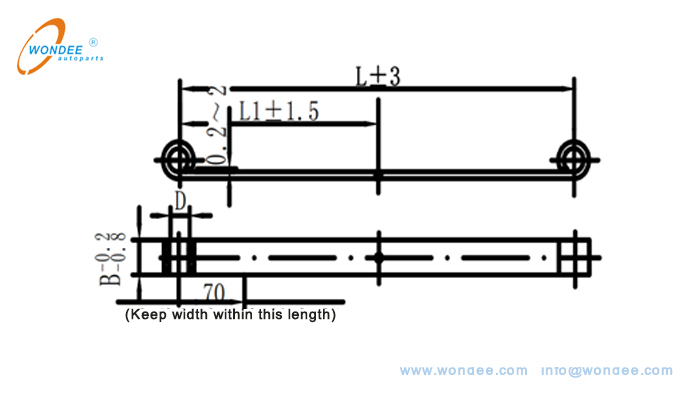

(Рис. 1 схематическая схема качения глаз)

2. Применение:

Первый лист или / и последний лист листовой пружины.

3. Операционные процедуры:

3.1. Осмотр до качения глаз

Перед прокруткой глаз проверьте осмотр квалификационной оценки предыдущего процесса пружинных плоских баров, которые должны быть квалифицированы.В то же время проверьте спецификации пружинных плоских плит, только они соответствуют требованиям процесса, процесс прокатки может быть разрешен для начала.

3.2. Обогрев

Отопление печи, температура печи контролируется при 900-1000 ℃, а длина нагрева пружины плоский бар = плоская длина бар / 2 + 40 мм. Если отопительное оборудование не удается более 10 минут во время процесса нагрева, нагрев должен быть остановлен, а нагретый пружинный плоский бар должен быть вытащен из печи, чтобы избежать чрезмерного нагрева и чрезмерного горения.

3.3. Выбор прокатной оправки

Оправка должна быть выбрана в соответствии с внутренним диаметром глаз и чертежапрокат оправки, а нижняя матрица принимает r = d /2 (R = радиус глаза, d = диаметр прокатки оправки).

3.4. Позиционирование торцевой резки и прокатки глаз

Когда торцевая резка пружины плоский бар, она должна быть расположена центральным отверстием. Если это параболическая пружина плоский бар, плоская сторона пружины пружина должна быть расположена вниз (и коническая наклонная планесида бара должна быть восходящего), а затем резка.

Когда катится глаз, оно все еще расположено центральным отверстием, а затем глаз свернут в разных направлениях в зависимости от того, является ли это верхним ухом или нижним ухом.

3.5. Катящийся глазпроверка

При катянии глаз сначала должна быть проверена первый кусок пружинной стали. Только проходит первую проверку, массовое производство можно носить.

См. Таблицу 1 для частоты проверки после первой проверки, чтобы избежать неквалифицированных продуктов в процессе производства. Тесты, связанные с катящимисями, следующие

1)ТоОбнаружение округления свернутых глаз показано на рисунке 2 ниже.

2) тоОбнаружение дырки рогаРулонные глаза показаны на рисунке 3 ниже.

3) прокатный глазОбнаружение формы, как показано на рисунке 4 ниже.

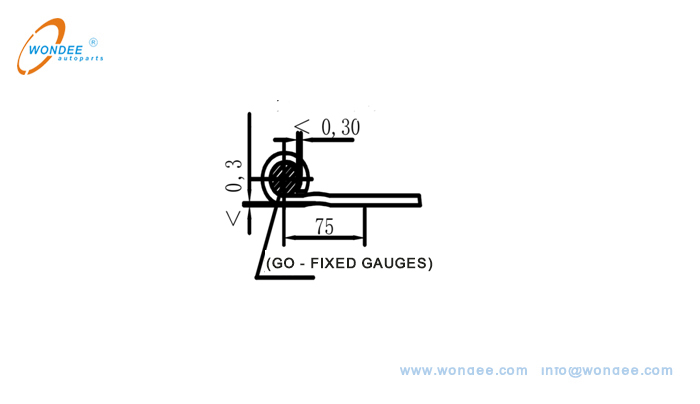

(Рис. 2Обнаружение округления для качения глаз)

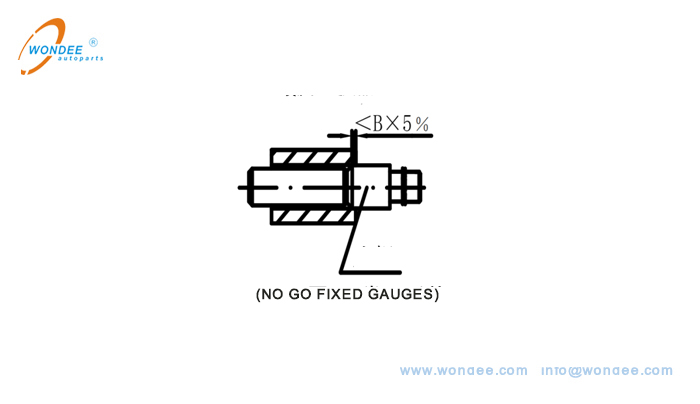

(Рис. 3. Раскрытие отверстия рога глаз ролика)

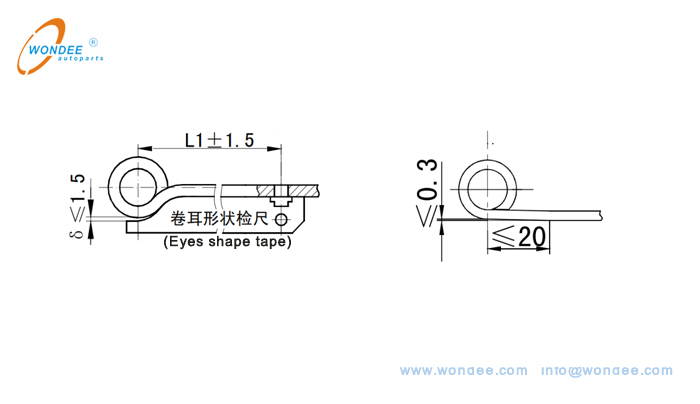

(Рис. 4Обнаружение формы глаз ролика)

3.6. Управление материалом

Плоские плиты для прокатки глазной стали должны быть аккуратно сложены. Запрещено размещать их по желанию, что приведет к поверхности синяки. Марки квалификации осмотра должны быть сделаны, а карты передачи работ должны быть вставлены.

4. Осмотр стандартов качения глаз(Обратитесь к стандарту: GBT 19844-2018 / ISO 18137: 2015 MOD Leaf Spring - Технические характеристики):

Измерения в соответствии с фиг.1 и фиг.2 стандарты проверки качения глаз отображаются в таблице 1 ниже.

СобраноWODEEE AUTOPARTS.

2022-4-15
