Руководство по производству листовых источников
－Выстрелил (выстрел (Часть 7)
1. Определение:

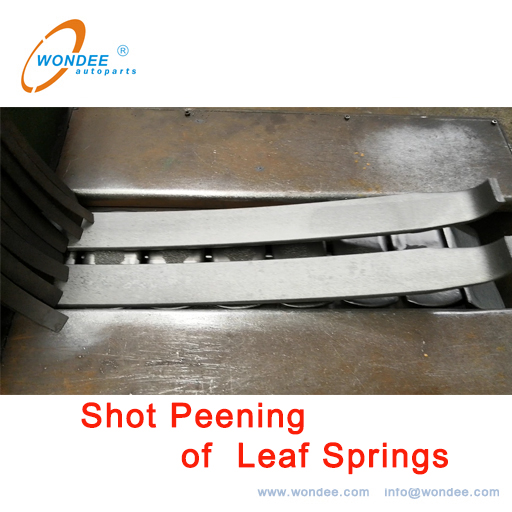

Полагаясь на действие центробежной силы, выстрела морестальные выстрелы диаметром 0,2 ~ 3,0 мм брошены на вогнутую поверхностьЛистовая пружина, чтобы удалить кожу оксида поверхности, чтобы сделать внешний вид чистым и подготовиться к рисованию. В то же время, благодаря процессу мочи, пружина имеет определенную пластическую деформацию, внутреннее напряжение устраняется, и срок службы листовой пружины улучшается.
2. Приложение:
Каждый лист листовых пружин.
3. Операционные процедуры:
3.1. Проверка перед выстрелом
ДоShot Peenging для пружин, проверьте квалификационную оценку инспекции предыдущего процессапружины, которые должны быть квалифицированы, процесс мочи выстрела может быть разрешено начать.
3.2. Выбор стальных выстрелов
Shot Peening принимает F1.2-1,4 мм марганцевой стальной проволоки или F0.8-1.2 мм литой стали. Доля стальных выстрелов, соответствующих стандарту, должна составлять не менее 75%, в противном случае устройство разделения выстрела на машине взрыва выстрела должно быть должным образом отрегулировано на выстрелы экрана, чтобы оно достигло стандартного значения.
Твердость стальных выстрелов находится между HRC50-55, геометрическая форма находится близко к сфере, без острых краев и углов. Если используются выстрелы из стального провода, оптимальное значение высоты выстрела должно быть равным его диаметру, а максимальное значение должно быть менее чем в 1,5 раза больше диаметра стального провода.
Управление стальным потоком выстрела:
Поток выстрела основан на гальванометре турбины, достигающего 40-45А, напряжение составляет 380 В, а скорость перемещения конвейерной цепи составляет около 0,08-098 м/с. В противном случае, стальной поток выстрела должен быть отрегулирован, чтобы достичь указанной интенсивности пинени, чтобы обеспечить снижение высоты выстрела в виде выстрела, чтобы стабилизировать высоту перепускания процесса.
3.3. Контроль над силой после выстрела
Прочность на пинени с выстрелом должна быть квалифицирована с охватом выстрела ≥ 95%, измеренным снижением высоты запуска пружин или измеренным значением испытательного куска Almen C ≥ 0,18 ° C.
1) Инспекция появления пружин после взрыва выстрела: поверхность плоских стержней является серебряным белым после взрыва. Прикоснитесь своими руками, он плоский и гладкий, без ощущения колючи, и с определенной температурой, и распыленная поверхность плотно и равномерно покрыта следованиями выброса.
2) Процесс выявление валиковСпрингс после выстрела, чтобы соответствовать требованиям процесса. Выселение Δ пружины измеряется, как показано на рисунке 1.2.3 ниже

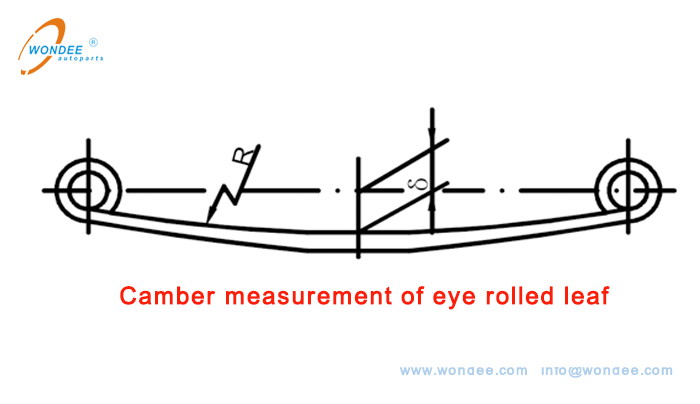

(Рис. 1. Измерение заглушки листа, свернутого глаза)

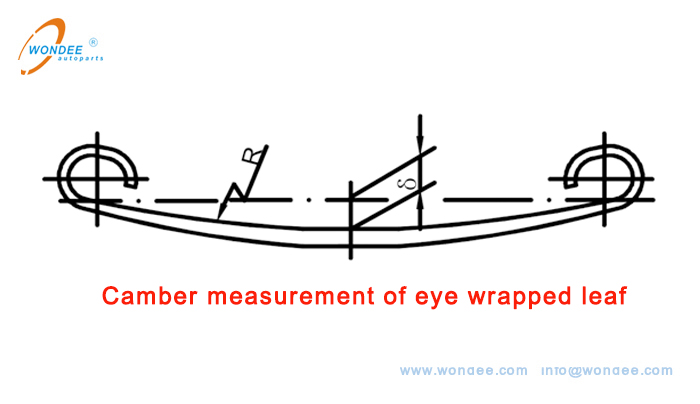

(Рис. 2. Измерение заглушки листа обернутого глаза)

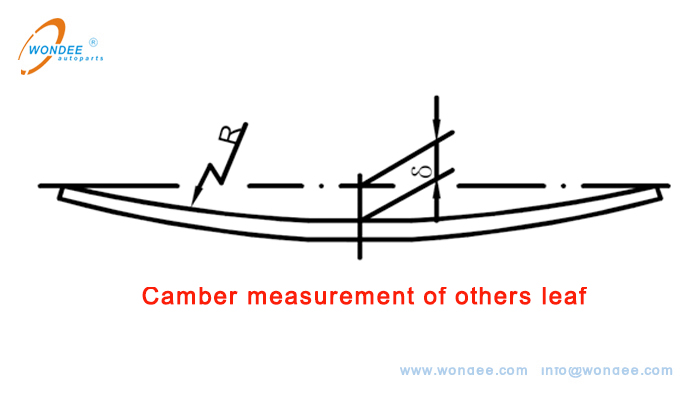

(Рис. 3. Измерение запуска листьев других)
3)скорость покрытиявыстрелилПожитка должна достигать более 95%.
4)Выстрелите прочность ≥ 0,18 ° C.
3.5. Управление материалами
Выстрелы, выстрелившие пружины должны быть аккуратно сложены. Запрещено размещать их по желанию, что приводит к поверхностным ушибам. Следуя проверку квалификации должны быть сделаны, а карты передачи работ должны быть вставлены.
4. Стандарты проверки выстрела (см. Стандарт: GB / T 19844-2018 / ISO 18137: 2015 Mod Leaf Spring - Технические спецификации):
Измерения В соответствии с рисунком 1 и рисунком 2, стандарты проверки мочеиспускания показаны в таблице 1 ниже.
