Процесс производства Руководство листьев пружин

Обертывание глаз (Часть 6)

1. Определение:


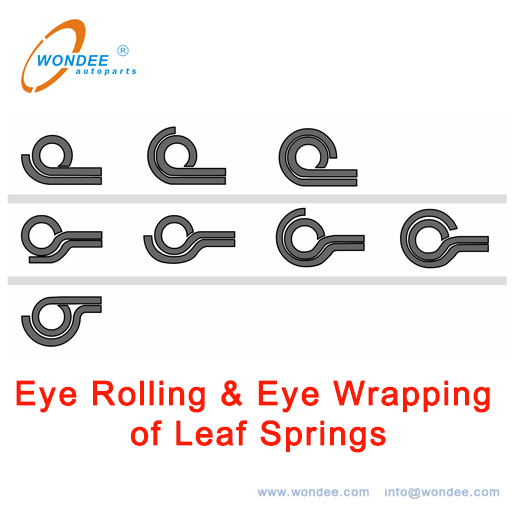

Нагрейте пружинные плоские стержни до указанной температуры, а затем используют специальное оборудование и монтажные формы для крепления концов пружинной плоской стали в 1/4, 1/2, 3/4 круговых глаза или другие дуги.

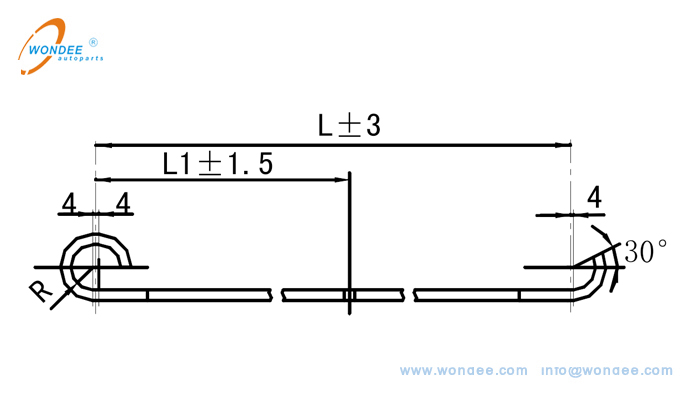

Соответствующие измерения технологии обертывания глаз показаны на рисунке 1 ниже.

Схематическая схема обертывания глаз

(Рисунок 1. Принципиальная схема обертывания глаз)


2. Применение:


2-й лист или 3-й лист листовой пружины.


3. Операционные процедуры:


3.1. Проверка перед обручением глаз


Перед тем, как упасть глаза, проверьте осмотр квалификационной оценки предыдущего процесса пружинных плоских баров, которые должны быть квалифицированы.В то же время проверьте спецификации пружинных плоских плит (ширина, толщина и длина), только они соответствуют требованиям процесса, процесс обертывания может быть разрешен для начала.


3.2. Обогрев


Отопление с печью, температура печи контролируется на 900-1000 ℃, а нагревательная длина пружинного плоского бара = плоская длина бар / 2-L1 + 40 мм. Если отопительное оборудование не удается более 10 минут во время процесса нагрева, нагрев должен быть остановлен, а нагретый пружинный плоский бар должен быть вытащен из печи, чтобы избежать чрезмерного нагрева и чрезмерного горения.


3.3. ВыборОбертывание оправки


Согласно формам формы и размера обернутых глаз, выберите подходящую упаковочную оправку.


3.4. Позиционирование глазной упаковки

При упаковке глаза он расположен в центральной дыре. Если это параболическая пружина пружина, плоская сторона пружинного плоского полоса должна быть размещена вверх (и коническая наклонная плоская сторона бара должна быть вниз), а затем упаковка.


3.5. Глазная упаковка проверка


При упаковке глаза первая часть пружинной стали плоский бар должен быть проверен во-первых. Только проходит первую проверку, массовое производство можно носить.

См. Таблицу 1 для частоты проверки после первой проверки, чтобы избежать неквалифицированных продуктов в процессе производства. Тесты, связанные с обертывающими глазами, следующие:

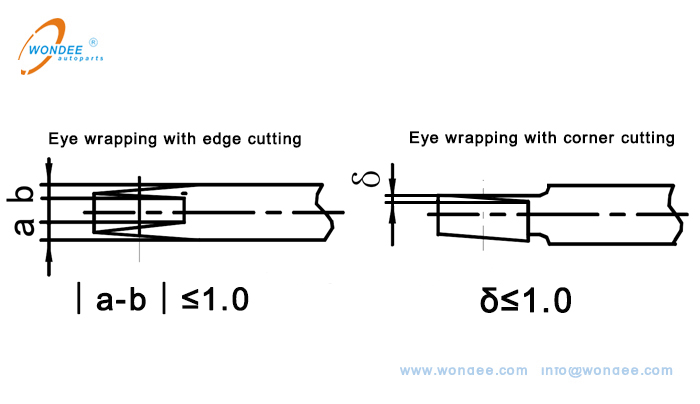

1) тоОбнаружение симметрииРежущая резка и угловая резка оберковых глаз показаны на рисунке 2 ниже.

Обнаружение симметрии обернутых глазных процессов

(Рисунок 2. Обнаружение симметрии краевой резки и угловой резки обернутых глаз)


2) тоОбнаружение симметрии процесса обертывания глаз показано на рисунке 3 ниже.

Обнаружение симметрии обернутых глазных процессов

(Рисунок 3. Обнаружение симметрии обернутых глазных процессов)

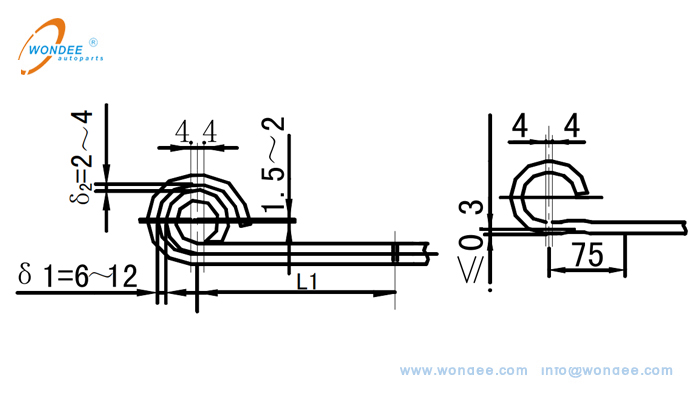

3)Обнаружение формы обернутых глаз, как показано на рисунке 4 ниже.

Обнаружение формы обернутых глаз

(Рисунок 4. Обнаружение формы обернутых глаз)


3.6. Управление материалом


Обернутые глаза пружинные стальные плоские слитки должны быть аккуратно сложены. Запрещено размещать их по желанию, что приведет к поверхности синяки. Марки квалификации осмотра должны быть сделаны, а карты передачи работ должны быть вставлены.


4. Инспекционные стандарты обертывания глаз (см. Стандарт: GB / T 19844-2018 / ISO 18137: 2015 Мод Листья пружины - Технические характеристики):


Измерения по фиг.1 и фиг.2 стандарты проверки обертывания глаз отображаются в таблице 1 ниже.

Осмотр предметов

Длина отклонения обернутых глаз

Качество поверхности обертывания глаз

Форма обернутых глаз

Симметрия краевой резки и угловой резки обернутых глаз

Заусенение краевой резки и угловой резки обернутых глаз

Ширина резания края и угловой резки обернутых глаз

Симметрия обернутых глаз

Плоскостность обернутых целей

Технические требования

Общая длина l ± 3, половина длины l1 ± 1,5.

Примечание. Разрыв между прокатомным ухом и обернутым ухом составляет 6 ~ 12 мм в холодной проверке

Не должно быть перегрева, перевергивания и прессованного оксида железа.

Осмотр в соответствии с рисунком 4

︱A-B︱≤1.0Осмотр в соответствии с рисунком 2

≤0.3

B1 0 -3.


︱A-B︱≤1.0

илиδ≤1.0

Осмотр в соответствии с рисунком 3

Самолет изгибается в пределах 75 мм от окупанного глаза ≤ 0,5 мм проверки в соответствии с фиг.4

Измерение и инспекционные инструменты

Имя

Штангенциркуль

Визуальный осмотр

Специальный правитель

Штангенциркуль

Штангенциркуль

Штангенциркуль

Штангенциркуль

Штангенциркуль

Точность

0,02 мм

0,1 мм

0,02 мм

0,02 мм

0,02 мм

0,02 мм

0,02 мм

Методы выборки

Каждая партия должна быть осмотрен в соответствии с первой частью, средней кусочками и последним инспекцией, а повышенная скорость осмотра качества глаза на 100%.

СобраноWODEEE AUTOPARTS.

2022-4-21
