Заявление

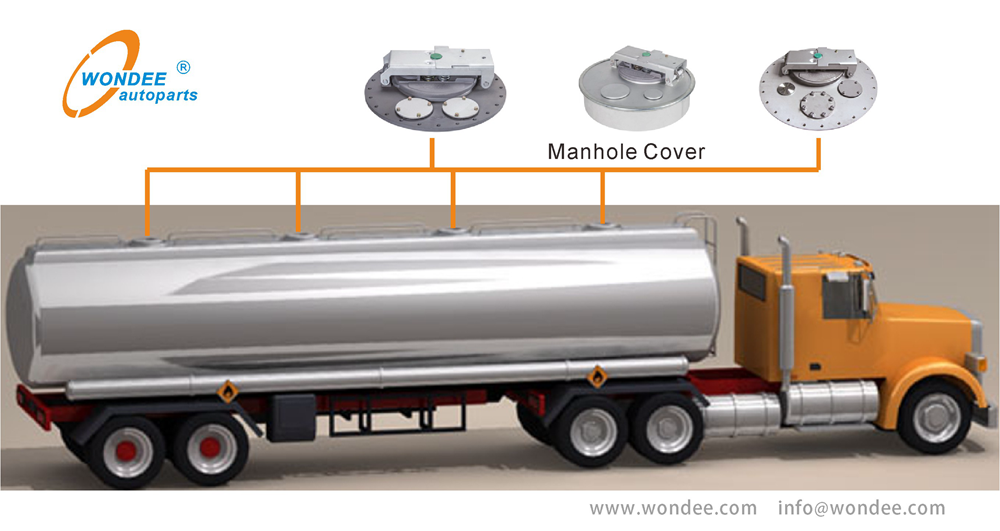

Крышка люка установлена на вершине грузовика с нефтяным баком. Это функциональная часть для загрузки, разгрузки и вентиляции. Он оснащен дыхательным клапаном и аварийным выхлопным клапаном. В случае чрезвычайной ситуации обеспечена безопасность нефтяного танкера.
При нормальных обстоятельствах клапан передышки закрыт, но при заправке, разгрузке и изменении температуры давление грузовика резервуара также изменится. В это время клапан передышки автоматически откроется, когда давление нефтяного бака сохраняется в пределах указанного давления через выхлоп / всасывание воздуха.
Когда возникает чрезвычайная ситуация, такая как пожарный аварию, аварийный вентиляционный клапан открывается для автоматического освобождения внутреннего давления масляного бака и избежать взрыва.
Типы 1 ~ 4

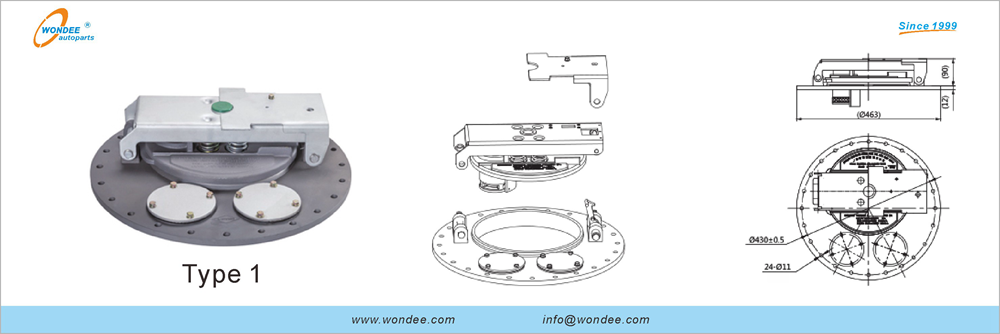

| Особенности (тип 1): | |
| 1 Фланцевой, 2 24 болта, 3 135 ° Макс. Опенный угол крышки люка, 4 2 вспомогательные отверстия для измерения стержня и масла против переполнения, 5 Литой алюминиевый сплав. | |
| Параметры (выбор элемента заказа): | |
| Предмет номер. | Описание |
| WMH03-460 | Внешний диаметр 460 мм, без дыхательного клапана |
| WMH03-460A | Внешний диаметр 460 мм, 1 внутренний дыхательный клапан |
| WMH03-460B | Внешний диаметр 460 мм, 2 внутреннего дыхательного клапана |
| Технические спецификации: | |
| Номинальный диаметр: | DN400 (16 ″） |
| Диаметр аварийного выхлопа: | 10 ″ |
| Аварийное давление открытия: | 21 ~ 35 кпа |
| Максимальный аварийный поток выхлопных газов: | 7000 м³/ч |
| Середина: | Дизель и бензин |
| Диапазон рабочих температур: | -20 ℃ ~ 50 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -40 ℃ ~ 70 ℃ |
| Особенности (тип 2): | |
| 1 Фланцевой, 2 24 болта, 3 135 ° Макс. Опенный угол крышки люка, 4 3 вспомогательные отверстия могут использоваться для нефтяного и газового клапана, стержня с переполнением, отверстие для измерения масла или внешний дыхательный клапан, 5 304 нержавеющая сталь. | |
| Параметры (выбор элементов заказа): | |
| Предмет номер. | Описание |
| WMH03P-560AF | Внешний диаметр 560 мм, 1 внутренний дыхательный клапан, уплотнение флуорруббера |
| WMH03P-560AV | Внешний диаметр 560 мм, 1 внутренний дыхательный клапан, уплотнение флуорруббера |
| WMH03P-580AF | Внешний диаметр 580 мм, 1 внутренний дыхательный клапан, уплотнение флуорруббера |
| WMH03P-580AV | Внешний диаметр 580 мм, 1 внутренний дыхательный клапан, уплотнение флуорруббера |
| WMH03P-580EF | Внешний диаметр 580 мм, 1 внутренний и внешний дыхательный клапан, уплотнение флуоруруббера |
| WMH03P-580EV | Внешний диаметр 580 мм, 1 внутренний и внешний дыхательный клапан, уплотнение флуоруруббера |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Диаметр аварийного выхлопа: | 10 ″ |
| Аварийное давление открытия: | 21 ~ 35 кпа |
| Максимальный аварийный поток выхлопных газов: | 7000 м³/ч |
| Середина: | Опасные химические вещества |
| Диапазон рабочих температур: | -40 ℃ ~ 200 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -60 ℃ ~ 250 ℃ |
| Особенности (тип 3): | |
| 1 Фланцевой, 2 24 болта, 3 135 ° Макс. Опенный угол крышки люка, 4 2 вспомогательные отверстия могут быть использованы для нефтяного и газового клапана и внешнего дыхательного клапана, 5 304 нержавеющая сталь. | |
| Параметры (выбор элементов заказа): | |
| WMH03P-560EFB | Внешний диаметр 560 мм, 1 внутренний и внешний дыхательный клапан, уплотнение флуоруруббера |
| WMH03P-560EVB | Внешний диаметр 560 мм, 1 внутренний и внешний дыхательный клапан, уплотнение флуоруруббера |
| WMH03P-580EFB | Внешний диаметр 580 мм, 1 внутренний и внешний дыхательный клапан, уплотнение флуоруруббера |
| WMH03P-580EVB | Внешний диаметр 580 мм, 1 внутренний и внешний дыхательный клапан, уплотнение флуоруруббера |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Диаметр аварийного выхлопа: | 10 ″ |
| Аварийное давление открытия: | 21 ~ 35 кпа |
| Максимальный аварийный поток выхлопных газов: | 7000 м³/ч |
| Середина: | Опасные химические вещества |
| Диапазон рабочих температур: | -40 ℃ ~ 200 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -60 ℃ ~ 250 ℃ |
| Особенности (тип 4): | |
| 1 Зажимный тип, 2 135 ° Макс. Опенный угол крышки люка, 3 2 вспомогательные отверстия могут быть использованы для нефтегазового клапана и стержня с переполнением 4 304 нержавеющая сталь. | |
| Параметры (выбор элементов заказа): | |
| Предмет номер. | Описание |
| WMH03P-530GF100 | Внешний диаметр 530 мм, без дыхательного клапана, закрепите с зажимом. |
| WMH03P-530AGF100 | Внешний диаметр 530 мм, 1 внутренний дыхательный клапан, закрепите с зажимом. |
| WMH03P-530BGF100 | Внешний диаметр 530 мм, 2 внутреннего дыхательного клапана, закрепите с зажимом. |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Диаметр аварийного выхлопа: | 10 ″ |
| Аварийное давление открытия: | 21 ~ 35 кпа |
| Максимальный аварийный поток выхлопных газов: | 7000 м³/ч |
| Середина: | Опасные химические вещества |
| Диапазон рабочих температур: | -40 ℃ ~ 200 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -60 ℃ ~ 250 ℃ |
Типы 5 ~ 8
| Особенности (тип 5): | |
| 1 Быстрое открытие типа, 2 Одиночный слой 3 6 точек исправления, 4 180 ° макс. Опрессающий угол крышки люка, 5 Индивидуальная высота кольца сиденья, 6 Нержавеющая сталь. | |
| Параметры (выбор элементов заказа): | |
| WMH03P-510Q6V100 | Закрепленные 6 ручками из нержавеющей стали. |
| WMH03P-510Q6V120 | Закрепленные 6 ручками из нержавеющей стали. |
| WMH03P-510Q6V150 | Закрепленные 6 ручками из нержавеющей стали. |
| WMH03P-510Q6V170 | Закрепленные 6 ручками из нержавеющей стали. |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Середина: | Опасные химические вещества |
| Диапазон рабочих температур: | -40 ℃ ~ 200 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -60 ℃ ~ 250 ℃ |
| Особенности (тип 6): | |
| 1 Быстрое открытие типа, 2 Двойные слои 3 9 точек исправления, 4 180 ° макс. Опрессающий угол крышки люка, 5 Индивидуальная высота кольца сиденья, 6 Нержавеющая сталь. | |
| Параметры (выбор элементов заказа): | |
| WMH03P-510K6V100 | Закрепленные ручками с 9 ручками из нержавеющей стали |
| WMH03P-510K6V120 | Закрепленные ручками с 9 ручками из нержавеющей стали |
| WMH03P-510K6V150 | Закрепленные ручками с 9 ручками из нержавеющей стали |
| WMH03P-510K6V170 | Закрепленные ручками с 9 ручками из нержавеющей стали |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Середина: | Опасные химические вещества |
| Диапазон рабочих температур: | -40 ℃ ~ 200 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -60 ℃ ~ 250 ℃ |
| Особенности (тип 7): | |
| 1 Быстрое открытие типа, 2 Singel Layer 3 4 точки исправления, 4 180 ° макс. Опрессающий угол крышки люка, 5 Индивидуальная высота кольца сиденья, 6 Нержавеющая сталь. | |
| Параметры (выбор элементов заказа): | |
| WMH03P-510Q4V100 | Закрепленные 4 ручками из нержавеющей стали. |
| WMH03P-510Q4V120 | Закрепленные 4 ручками из нержавеющей стали. |
| WMH03P-510Q4V150 | Закрепленные 4 ручками из нержавеющей стали. |
| WMH03P-510Q4V170 | Закрепленные 4 ручками из нержавеющей стали. |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Середина: | Опасные химические вещества |
| Диапазон рабочих температур: | -40 ℃ ~ 200 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -60 ℃ ~ 250 ℃ |

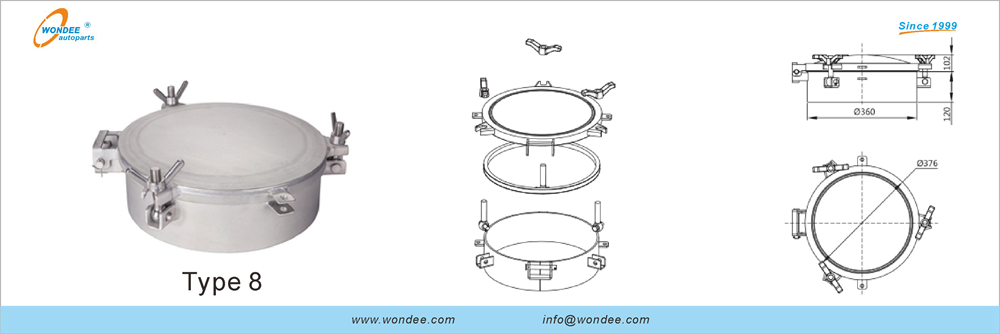

| Особенности (тип 8): | |
| 1 Быстрое открытие типа, 2 Одиночные слои 3 3 точки исправления, 4 180 ° макс. Опрессающий угол крышки люка, 5 Индивидуальная высота кольца сиденья, 6 Нержавеющая сталь. | |
| Параметры (выбор элементов заказа): | |
| WMH03P-360Q3V100 | Закрепленные 3 ручками из нержавеющей стали. |
| WMH03P-360Q3V120 | Закрепленные 3 ручками из нержавеющей стали. |
| WMH03P-360Q3V150 | Закрепленные 3 ручками из нержавеющей стали. |
| WMH03P-360Q3V170 | Закрепленные 3 ручками из нержавеющей стали. |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (14 ″） |
| Середина: | Опасные химические вещества |
| Диапазон рабочих температур: | -40 ℃ ~ 200 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -60 ℃ ~ 250 ℃ |
Типы 9 ~ 12
| Особенности (тип 9): | |
| 1 Фланцевой, 2 24 болта, 3 135 ° Макс. Опенный угол крышки люка, 4 3 вспомогательные отверстия могут использоваться для нефтяного и газового клапана, противоположного стержня и измерения масла. 5 Литой алюминиевый сплав. | |
| Параметры (выбор элементов заказа): | |
| Предмет номер. | Описание |
| WMH03-560 | Внешний диаметр 560 мм, без дыхательного клапана |
| WMH03-560A | Внешний диаметр 560 мм, 1 внутренний дыхательный клапан |
| WMH03-560B | Внешний диаметр 560 мм, 2 внутреннего дыхательного клапана |
| WMH03-580 | Внешний диаметр 580 мм, без дыхательного клапана |
| WMH03-580A | Внешний диаметр 580 мм, 1 внутренний дыхательный клапан |
| WMH03-580B | Внешний диаметр 580 мм, 2 внутренний дыхательный клапан |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Диаметр аварийного выхлопа: | 10 ″ |
| Аварийное давление открытия: | 21 ~ 35 кпа |
| Максимальный аварийный поток выхлопных газов: | 7000 м³/ч |
| Середина: | Дизель и бензин |
| Диапазон рабочих температур: | -20 ℃ ~ 50 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -40 ℃ ~ 70 ℃ |
| Особенности (тип 10): | |
| 1 Фланцевой, 2 24 болта, 3 135 ° Макс. Опенный угол крышки люка, 4 2 вспомогательные отверстия могут быть использованы для стержня против переполнения и резьбового нефтяного и газового клапана, 5 Литой алюминиевый сплав. | |
| Параметры (выбор элементов заказа): | |
| Предмет номер. | Описание |
| WMH03-560AB | Внешний диаметр 560 мм, 1 внутренний дыхательный клапан |
| WMH03-560BB | Внешний диаметр 560 мм, 2 внутреннего дыхательного клапана |
| WMH03-580AB | Внешний диаметр 580 мм, 1 внутренний дыхательный клапан |
| WMH03-580BB | Внешний диаметр 580 мм, 2 внутренний дыхательный клапан |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Диаметр аварийного выхлопа: | 14 ″ (350 мм) |
| Аварийное давление открытия: | 21 ~ 35 кпа |
| Максимальный аварийный поток выхлопных газов: | 10000 м³/ч |
| Середина: | Дизель и бензин |
| Диапазон рабочих температур: | -20 ℃ ~ 50 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -40 ℃ ~ 70 ℃ |
| Особенности (тип 11): | |
| 1 Фланцевой, 2 24 болта, 3 135 ° Макс. Опенный угол крышки люка, 4 2 вспомогательные отверстия могут использоваться для нефтяного и газового клапана, стержня с переполнением и внешним дыхательным клапаном, 5 Литой алюминиевый сплав. | |
| Параметры (выбор элементов заказа): | |
| Предмет номер. | Описание |
| WMH03-560C | Внешний диаметр 560 мм, 1 внешний дыхательный клапан |
| WMH03-580C | Внешний диаметр 580 мм, 1 внешний дыхательный клапан |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Диаметр аварийного выхлопа: | 10 ″ |
| Аварийное давление открытия: | 21 ~ 35 кпа |
| Максимальный аварийный поток выхлопных газов: | 7000 м³/ч |
| Середина: | Дизель и бензин |
| Диапазон рабочих температур: | -20 ℃ ~ 50 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -40 ℃ ~ 70 ℃ |

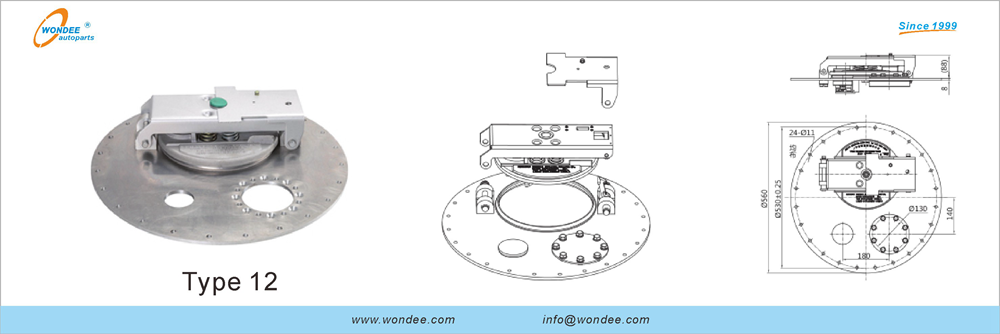

| Особенности (тип 12): | |
| 1 Фланцевой, 2 24 болта, 3 135 ° Макс. Опенный угол крышки люка, 4 2 вспомогательные отверстия могут быть использованы для нефтегазового клапана и стержня с переполнением 5 5083 Алюминиевая сплава. | |
| Параметры (выбор элементов заказа): | |
| Предмет номер. | Описание |
| WMH03L-560A | Внешний диаметр 560 мм, 1 внутренний дыхательный клапан |
| WMH03L-560B | Внешний диаметр 560 мм, 2 внутреннего дыхательного клапана |
| WMH03L-580A | Внешний диаметр 580 мм, 1 внутренний дыхательный клапан |
| WMH03L-580B | Внешний диаметр 580 мм, 2 внутренний дыхательный клапан |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Диаметр аварийного выхлопа: | 10 ″ |
| Аварийное давление открытия: | 21 ~ 35 кпа |
| Максимальный аварийный поток выхлопных газов: | 7000 м³/ч |
| Середина: | Дизель и бензин |
| Диапазон рабочих температур: | -20 ℃ ~ 50 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | |
Типы 13 ~ 16

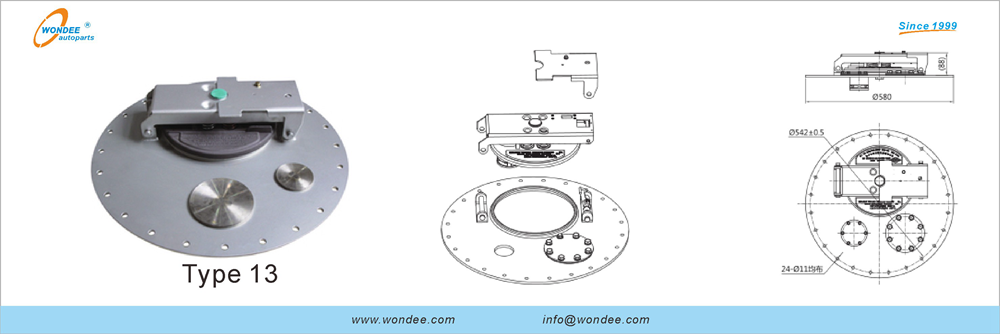

| Особенности (тип 13): | |
| 1 Фланцевой, 2 24 болта, 3 135 ° Макс. Опенный угол крышки люка, 4 2 вспомогательные отверстия могут быть использованы для нефтегазового клапана и стержня с переполнением 5 Углеродистая сталь. | |
| Параметры (выбор элементов заказа): | |
| WMH03T-580AB | Внешний диаметр 580 мм, 1 внутренний дыхательный клапан |
| WMH03T-580BB | Внешний диаметр 580 мм, 2 внутренний дыхательный клапан |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Диаметр аварийного выхлопа: | 10 ″ |
| Аварийное давление открытия: | 21 ~ 35 кпа |
| Максимальный аварийный поток выхлопных газов: | 7000 м³/ч |
| Середина: | Дизель и бензин |
| Диапазон рабочих температур: | -20 ℃ ~ 50 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -40 ℃ ~ 70 ℃ |
| Особенности (тип 14): | |
| 1 Фланцевой, 2 24 болта, 3 135 ° Макс. Опенный угол крышки люка, 4 3 вспомогательные отверстия могут использоваться для нефтяного и газового клапана, стержня с переполнением, отверстие для измерения масла или внешний дыхательный клапан, 5 Углеродистая сталь. | |
| Параметры (выбор элементов заказа): | |
| WMH03T-580A | Внешний диаметр 580 мм, 1 внутренний дыхательный клапан |
| WMH03T-580B | Внешний диаметр 580 мм, 2 внутренний дыхательный клапан |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Диаметр аварийного выхлопа: | 10 ″ |
| Аварийное давление открытия: | 21 ~ 35 кпа |
| Максимальный аварийный поток выхлопных газов: | 7000 м³/ч |
| Середина: | Дизель и бензин |
| Диапазон рабочих температур: | -20 ℃ ~ 50 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -40 ℃ ~ 70 ℃ |
| Особенности (тип 15): | |
| 1 Зажимный тип, 2 135 ° Макс. Опенный угол крышки люка, 3 2 вспомогательные отверстия могут быть использованы для нефтегазового клапана и стержня с переполнением 4 Углеродистая сталь. | |
| Параметры (выбор элементов заказа): | |
| WMH03T-530G100 | Внешний диаметр 530 мм, без дыхательного клапана, закрепите с зажимом. |
| WMH03T-530G200 | Внешний диаметр 530 мм, без дыхательного клапана, закрепите с зажимом. |
| WMH03T-530G300 | Внешний диаметр 530 мм, без дыхательного клапана, закрепите с зажимом. |
| WMH03T-530G370 | Внешний диаметр 530 мм, без дыхательного клапана, закрепите с зажимом. |
| WMH03T-530AG100 | Внешний диаметр 530 мм, 1 внутренний дыхательный клапан, закрепите с зажимом. |
| WMH03T-530AG200 | Внешний диаметр 530 мм, 1 внутренний дыхательный клапан, закрепите с зажимом. |
| WMH03T-530AG300 | Внешний диаметр 530 мм, 1 внутренний дыхательный клапан, закрепите с зажимом. |
| WMH03T-530AG370 | Внешний диаметр 530 мм, 1 внутренний дыхательный клапан, закрепите с зажимом. |
| WMH03T-530BG100 | Внешний диаметр 530 мм, 2 внутреннего дыхательного клапана, закрепите с зажимом. |
| WMH03T-530BG200 | Внешний диаметр 530 мм, 2 внутреннего дыхательного клапана, закрепите с зажимом. |
| WMH03T-530BG300 | Внешний диаметр 530 мм, 2 внутреннего дыхательного клапана, закрепите с зажимом. |
| WMH03T-530BG370 | Внешний диаметр 530 мм, 2 внутреннего дыхательного клапана, закрепите с зажимом. |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (20 ″） |
| Диаметр аварийного выхлопа: | 10 ″ |
| Аварийное давление открытия: | 21 ~ 35 кпа |
| Максимальный аварийный поток выхлопных газов: | 7000 м³/ч |
| Середина: | Дизель и бензин |
| Диапазон рабочих температур: | -20 ℃ ~ 50 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -40 ℃ ~ 70 ℃ |
| Особенности (тип 16): | |
| 1 Зажимный тип, 2 135 ° Макс. Опенный угол крышки люка, 3 2 вспомогательные отверстия могут быть использованы для нефтегазового клапана и стержня с переполнением 4 Углеродистая сталь. | |
| Параметры (выбор элементов заказа): | |
| WMH03T-430AG76 | Внешний диаметр 430 мм, 1 внутренний дыхательный клапан, закрепите с зажимом. |
| WMH03T-430BG76 | Внешний диаметр 430 мм, 2 внутреннего дыхательного клапана, закрепите с зажимом. |
| Технические спецификации: | |
| Номинальный диаметр: | DN500 (16 ″） |
| Диаметр аварийного выхлопа: | 10 ″ |
| Аварийное давление открытия: | 21 ~ 35 кпа |
| Максимальный аварийный поток выхлопных газов: | 7000 м³/ч |
| Середина: | Дизель и бензин |
| Диапазон рабочих температур: | -20 ℃ ~ 50 ℃ |
| Диапазон рабочих температур в специальных условиях труда: | -40 ℃ ~ 70 ℃ |
