Влияние увеличения или уменьшения количества пружинных листьев на срок службы и срока службы узел листовой пружины

Листовая пружина является наиболее широко используемым упругим элементом в автомобильной суспензии. Это эластичный луч с приблизительно равной силой, состоящей из нескольких листьев весны сплавов одинаковой ширины и неравной длины. Он несет вертикальную силу, вызванную мертвым весом и нагрузкой на автомобиль и играет роль амортизации и амортизации. В то же время он также может передавать крутящий момент между корпусом автомобиля и колесом и направлять траекторию колеса.

При использовании транспортных средств, чтобы удовлетворить требования различных дорожных условий и изменений нагрузки, неизбежно увеличивать или уменьшить количество листовых пружин автомобиля.

Увеличение или уменьшение количества листовых пружин окажутся определенному влиянию на его жесткость и срок службы. Следующие соответствующие введению ианализ об этом эффекте.

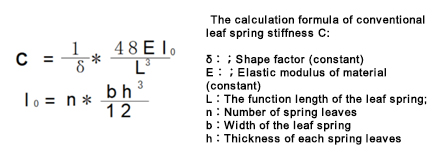

(1) Формула расчета обычных листовых пружинных жесткости C следующим образом:

Параметры описаны ниже:

δ:Фактор формы (постоянный)

E:Упругий модуль материала (постоянный)

L:Длина функции листовой пружины;

nКоличествоВесенние листья

B: Ширина листовой пружины

час:Толщина каждого весеннего листа

Согласно вышеупомянутой жесткости (C) формуле расчета, могут быть нарисованы следующие выводы:

Количество листа листовой пружины узел пропорциональна жесткости узели пружины листьев. Чем больше листового номера листовой пружины, тем больше жесткость; Чем меньше листового номера листовой пружины узел, тем ниже жесткость.

(2) Способ рисования дизайна каждой длины листьев листовых пружин

При разработке узели листовой пружины самая разумная длина каждого листа показана на рисунке 1 ниже:

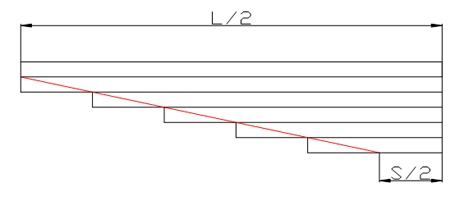

(Рисунок 1. Разумная длина дизайна каждого листа листовой пружины)

На фигуре 1, л / 2 - половина длины пружинного листа, а S / 2 - это половина длины расстояния зажима.

Согласно методу проектирования листовой пружинной длины сборки, могут быть нарисованы следующие выводы:

1) Увеличение или уменьшение основного листа имеет соответствующее увеличение или уменьшение отношений по жесткости листовой пружины, которая мало влияет на силу других листьев, и не будет иметь плохое влияние на срок службы Листовая пружина сборки.

2) тоУвеличение или уменьшение немалового листа повлияют на жесткость листовой пружины и в то же время оказывают определенное влияние на срок службы узели от листьев пружины.

①Увеличьте не основной лист листовой пружины

Согласно методу проектирования рисунка листовой пружины, когда добавляют не основные лист, наклон красной линии, определяющий длину листьев, станет больше после оттягивания от точки O. Чтобы сделать листовую пружинную сборку играть идеальную роль, длина каждого листа вышеУвеличенный лист должен соответственно удлинен; Длина каждого листа ниже повышенного листа должна быть сокращена соответственно.Если добавлена ​​немальная листовая пружина, добавлена ​​по желанию, другие не основные листья не будут выполнять свою должную функцию хорошо, что повлияет на срок службы подсветки листового пружины.

В видепоказано на рисунке 2 ниже. Когда добавляется третий не основной лист, соответствующий третий лист должен быть длиннее оригинального третьего листа, а длина других не основных листьев должна быть уменьшена соответственно, так что каждый лист листовой пружины пружины может воспроизводить его роль.

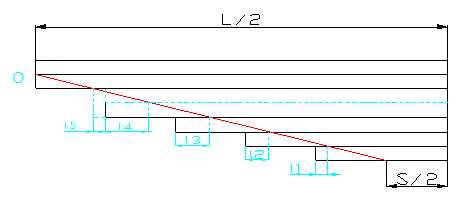

(Рисунок 2. Неманный лист, добавленный в листовую пружинную сборку)

② Уменьшить не основной лист листовой пружинысборка

Согласно методу дизайна рисунка листовой пружины, при уменьшении не основного листа красная линия, которая определяет длину листьев, нарисована от точки o, и наклон становится меньше. Для того, чтобы сделать листовую пружину собрать идеальную роль,длина каждого листа вышеУменьшенный лист должен быть уменьшен соответственно; Длина каждого листа под уменьшенным листом должна быть увеличена соответственно; чтобы дать лучшую игру к роли материалов. Если не главный лист уменьшается по желанию, другие не основные листья не будут выполнять свою должную функцию хорошо, что повлияет на срок службы подсветки листового пружины.

Как показано на рисунке 3 ниже. Уменьшите третий не основной лист, длина нового третьего листа должна быть короче оригинального третьего листа, а длина других не основных листьев должна соответственно удлиняться, так что каждый лист узел пружины листа может играть его должная роль.

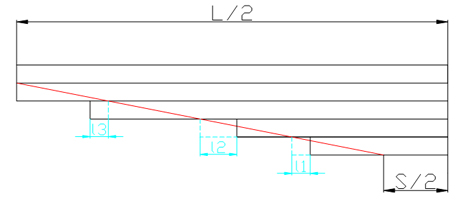

(Рисунок 3. Не основной лист снизился от листовой пружины сборки)

Благодаря анализу формулы расчета жесткости и листовой пружины. Можно нарисовать метод проектирования, следующие выводы могут быть нарисованы:

1) количество весенних листьев прямо пропорциональна жесткости листовых пружин.

Когда ширина и толщина листовой пружины остаются без изменений, тем больше количество весенних листьев, тем больше жесткость листовой пружины узел; Чем меньше число, тем меньше жесткость.

2)В том случае, если дизайн листьев весной был завершен, добавление главного листа не влияет на срок службыЛистовая пружина Устройство, сила каждого листа листовой пружины узел является равномерной, а скорость утилизации материала разумна.

3) В случае того, что дизайн пружины листьев был завершен, увеличение или уменьшение не основного листа окажет неблагоприятное влияние на стресс других листьев и срок службы листовой пружины. Длина других листьев должна быть отрегулирована одновременно при увеличении или уменьшения количества весенних листьев.

СоставленныйWODEEE AUTOPARTS.

2022-1-6
