Приложения
Воспроизведение прицепных шарикоподшипников - это деталь, установленная на прицепе для подключения трактора / прицепа / грузовика, чтобы он мог реализовать функцию поворота при передаче силы буксировки от трактора.
Пертеран 1-й прицепы Китая для зарубежного рынка был R & DED Wondee Autoparts в 1999 году.
Кольца поворотных столов для прицепов широко применяются на связи с тяжелыми трудовыми прицепами, легковыми прицепами, прицепами для левша, прицепов для сельского хозяйства, подъемные кольца для специальных автомобилей и промышленности и т. Д.
Для большего оWondee Trailer TurntableПроект,Пожалуйста, нажмите:
Функции
| Автомобильная система управления качеством | Реализация IATF16949-2016 |
| Система управления качеством (услуги) | Реализация ISO9001-2015 |
| Технические стандарты | JT / T651-2006 и LY / T1292-1998 |
| Гарантия | 24 месяца с даты доставки |
| Сырье | Узлый чугун QT500-7 |
| Материал растяжение напряжения | Более 500 МПа на более длительный срок службы |
| Радиальный клиренс | ≦ 0,65 мм (европейский стандарт 0,70 мм) |
| Осевой клиренс | ≦ 0,90 мм (европейский стандарт 1,00 мм) |
| Общее отклонение высоты | В пределах ± 0,5 мм (европейский стандарт ± 3,0 мм) |
| Диаметры отклонения | В пределах ± 0,5 мм (европейский стандарт ± 3,0 мм) |
| Шероховатость бальных железнодорожников | Ra 0,8 мкм |
| Шероховатость поверхности | РА 3.2. μm. |
| Плоскостность | ≦ 0,15 мм |
| Предотвращение пыли | Двухместный пылезащитный дизайн |
| Грузоподъемность | Не меньше европейских стандартов |
| Стальные шарики | Используя хорошо известные марки, несущие шарики с большой грузоподъемностью, высокой скоростью, хорошей жесткостью, износостойкостью, термостойкостью и ударопрочностью, безопасностью для использования. |
| Жир | Высокоэффективная специальная смазка используется для обеспечения хорошего эффекта смазки в различных рабочих условиях и продлевает срок службы. |
| Объем продаж (подразделения) | 20 000+ в год |
| Зарубежный рынок | 30+ стран (Египет, Таиланд, Австралии, Польша, Россия, Бразилия, Малайзия, Филиппины, Индонезия, Саудовская Аравия, Ирак, Южная Африка, Нигерия, Танзания, Камерун, Габон и др.) |
| Клиенты (за границу) | 40+ |
| Земельный участок (квадратные метры) | 25 000+ |
| Количество оборудований (наборов) | 50+ |
| Сотрудники | 70+ |
| Инженеры | 6 |
| Доступные сертификаты | COC, PVOC, CIQ, SONCAP, C / O, форма E. |
Комплексная информация проигрывателей:

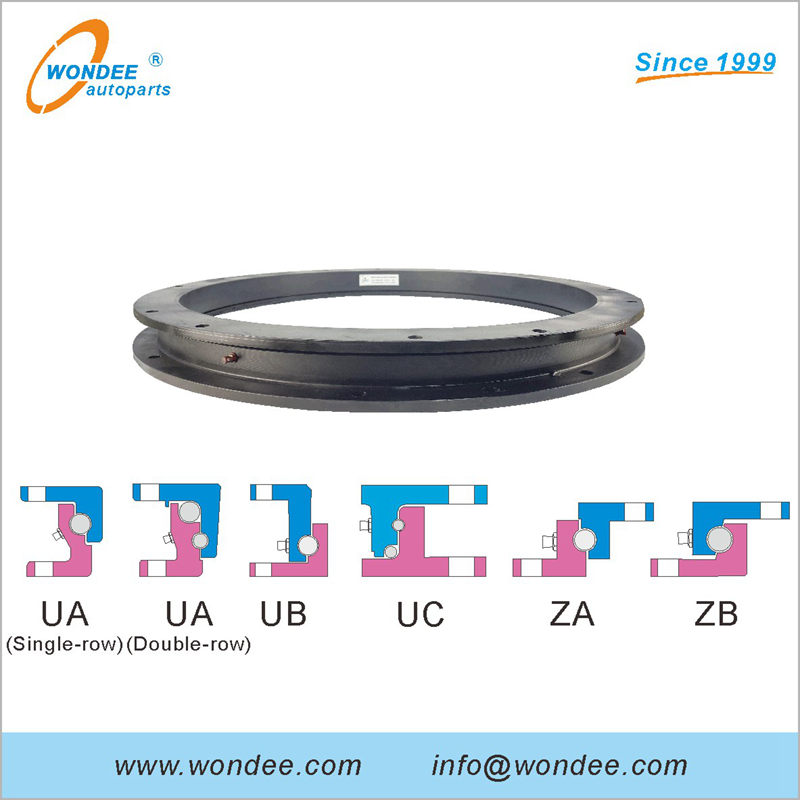

| Ряд | Тип UA, тип UB, тип u, тип za, тип ZB, тип UC. |
| Осевая емкость | 2 тонн ~ 22 тонна (2 тонна, 3 тонна, 5 тонн, 6 тонн, 10 тонн, 12 тонн, 13 тонн, 14 тонн, 16 тонн, 18 тонн, 20 тонн, 22 тонны) |
| Размер / диаметр | 300 мм ~ 1200 мм (300 мм, 400 мм, 500 мм, 600 мм, 750 мм, 800 мм, 850 мм, 880 мм, 900 мм, 950 мм, 1000 мм, 1050 мм, 1100 мм, 1200 мм) |
| Высота | 45 мм ~ 94 мм (45 мм, 52 мм, 55 мм, 58 мм, 60 мм, 65 мм, 80 мм, 90 мм, 92 мм и 94 мм) |
| Подшипник шариковой гонки | Однорядный гонок шариков, двухрядная мяч |
| Сумма | Пробуренные или разделители |
| Заявление | Сверхмощные полноценные прицепы, легкие грузовые прицепы, сельскохозяйственные прицепы, прицепы дышковых прицепов, поворотные кольца для специальных автомобилей и промышленности |
| Сменные бренды | BPW Turntables, jost Clothtables, Rothe Erde entheates и т. Д. |
| Цвета | Блестящий черный, темно-черный, серый, синий, красный и др. |
| Стандарты реализованы | IATF16949, ISO9001-2015, JT / T651-2006 & LY / T1292-1998. |
| Условия оплаты | TT, LC, DP. |
| Время выполнения | Около 10 ~ 15 рабочих дней |
| MOQ | 10 шт |
| Replacements | Тип жост: KDL 900-1W, KDL 900-2W, KDL 900-3W, KDL 900-4W, KDL 900-5W, KDL 900-6W, KDL 900-7W. KLK HE 4, KLK HE 5, KLK HE 6-1000, KLK HE 6, KLK HE 12-1000, КЛК он 12-1000 Вт, КЛК он 12. КЛК он 12 Вт, КЛК ему 18-1000, КЛК ему 18-1000 Вт, КЛК ему 18, КЛК он 18 Вт, КЛК ему 1000-22. KLK HE 1000-22 W, KLK HE 1100-22, KLK HE 1100-22 W, KLK S0 1000-24, KLK S0 1000-24 W. KLK HE 1200-22, KLK HE 1200-22 W, KLK HE 1300-22, KLK HE 1300-22 W, KLK S0 1100-24, KLK SO 1100-24 W. KLK 400L, KLK 500L, KLK 650L, KLK 750L, KLK 850L, KLK 950L, KLK 1050L, KLK 500N, KLK 650N, KLK 750N, KLK 850N KLK, KLK 950N, KLK 1050N. Он 4, он 5, он 6/1000, он 6, он 12/1000, он 12, он 18/1000, он 18, 1000/12, 1100/22, 1200/22, столь 1000/24, так 1100 / 24. KDL 900-1 W, KLKKW91B13100, KLKKW91B13100, KLKKW91B13100, KDL 900-2 Вт, KLKKKW92B23100, KDL 900-3 W, KLKKW93B33100, KDL 900-4 W, KLKKW94B43100, KDL 900-5 W, KLKKW95B53100, KLKKW95B53100, KDL 900-6 W, KLKKW96B63100, KDL 900 -7 Вт, KLKKW97B73100, KLK950 ND, KLK 1100 ND. DK90 / 14. * HE5, HE18-1000, SO1000-24, * SO1100-24, KLK HE 1200-22. 400L, 500L, 650L, 750L, 850L, 950L, 1050L, 500n, 650n, 750n, 850n, 950n, 1050n. Тип буер: HB 90/13, HB 90/16, HB 90 / 20HB 90/20-1212, HB 90HB 90-1212, HB 90/1212, HB 12/1000, HB 12, HB 18/1000, HB 18, HB 1000/22, HB 1100/22, HB 1100/24, HB 1200/22, HB 1300/22. HB 4-HD, HB 5-HD, HB 6/1000-HD, HB 6-HD, HB 12/1000-HD, HB 12-HD, HB 18/1000-HD, HB 18-H HD. HB 1000/22-HD HD, HB 1100/22-HD, HB 1000/24-HD, HB 1200/22-HD, HB 1300/22-HD, HB 1100/24 HD. HB 80/5, HB 80/8, HB 80/10, HB 80/16, HB 90/1208, HB 90/1212, HB 90/12, HB 90/13, HB 90/1208, HB 90/1208 Отказ HB 90/1212, HB 90/14, HB 90/16, HB 90/1212, HB 90/20, HB 90/20-1212, Hb 90/26-1212, Hb 90 / 30-1212. HB 12/1000 (W), Hb 12 (W), HB 18/1000 (W), HB 18 (W), Hb 1000/22 (W), HB 1100/22 (W), HB 1100/24 (W ), HB 1200/22 (W), Hb 1300/22 (W). HB 90 / 1100.22W, HB 90 / 1100.24W, HB 90 / 1200.22W, HB 90 / 1200.24W, HB 90 / 1300.22W. HB 90 / 16-1000, HB 90/20, HB 90/20-1208, HB 90 / 20-1212, HB 90 / 30-1212, HB-500-ZG, HB-650-ZG, HB-750-ZG, HB-850-ZG, HB-950-ZG, HB-1050-ZG, HB-300/55, HB-400/55, HB-500/55, HB-600/65, HB-650/65, HB-700/65, HB-750/65, HB-800/65, HB- 850/65. HB-900/65, HB-950/65, HB-1000/65, HB-1050/65, HB-900/80, HB-1000/80, HB-1100/80, HB-1000/90, HB- 1100/90. HB 950nd, HB 1100nd. Тип RETHE: 310.16.0300.000. Typ 16L / 400,310.16.0400.000 .typ 16L / 500, 310.16.0500.000. Тип 16л / 650. 310.16.0600 000. Тип 16л /750,310.16.0700.000. Typ 16L / 850, 310.16.0800.000. Тип 16л / 950. 310.16.0900.000. Тип 16л / 1050,320.16.0400.000. Тип 16/500, 320.16.0500.000. Тип 16/650. 320.16.0600 000. Тип 16 / 750,320.16.0700.000. Тип 16/850, 320.16.0800.000. Тип 16/950. 320.16.0900.000. Тип 16 / 1050,330.16.0500.000. Тип 80/685, 330.16.0700.000. Тип 80/880. 330.16.0900.000. Тип 80 / 1000,330.16.1000.000. Тип 80/1090, 330.16.0700.010. Тип 80/880. 330.16.1000.010. Тип 80 / 1090,350.16.1000.000. Тип 80с / 1100, 350.16.0700.000. Тип 80с / 890. 350.16.0500.000. Typ 80s / 660,350.16.1000.010. Typ 80s / 1100, 350.16.0710.010. Typ 80s / 890a. 350.16.0700.010. Typ 80s / 890, 350.16.0500.010. Тип 80-х / 660. 360.18.0800.000. Тип 90 / 1000.18, 360.20.0800.000. Тип 90 / 1000.20. 360.22.0800 000. Тип 90/1000.22, 360.24.0800.000. Тип 90 / 1000.24. 360.18.0900.000. Тип 90 / 1100.18, 360.20.0900.000. Тип 90 / 1100.20. 360.22.0900 000. Тип 90 / 1100.22, 360.24.0900.000. Тип 90 / 1100.24. 360,22.1000.000. Тип 90 / 1200.22, 360,24.1000.000. Тип 90 / 1200.24, 360.22.1100.000. Тип 90 / 1300.22. 360.18.0900.010. Тип 90 / 1100.18. 360.20.0900.010. Тип 90 / 1100.20, 360.22.0900.010. Тип 90 / 1100.22. 360.24.0900.010. Тип 90/1100.24, 360.22.1000.010. Тип 90 / 1200.22. 360.24.1000.010. Тип 90 / 1200.24, 360.22.1100.010. Тип 90 / 1300.22. 360.22.0955.010. Тип 90/1100.22 WA, 360.24.0955.010. Тип 90 / 1100,24 ва. 360.22.1055.010. Тип 90/1200.22 WA, 360.24.1055.010. Тип 90 / 1200,24 ва. 360.22.1155.010. Тип 90 / 1300.22 WA, 370.20.0804.000. Тип 90-х / 1000. 370.20.0904.000. TYP 90S / 1100, 370.20.1004 000. Тип 90-х / 1200. 370.24.1004 000. TYP 90S / 1200.SP, 370.20.0804.010. Тип 90-х / 1000. 370.20.0904.010. TYP 90S / 1100, 370.20.1004.010. Тип 90-х / 1200. 370.20.1004.030. TYP 90S / 1200.12, 370.24.1004.010. TYP 90S / 1200.SP. Тип BPW: DK 80/8, DK 80/10, DK 80/16 A, DK 90/10/1208, DK 90/10/1212, DK 90/12, DK 90/13. DK 90/13/1208, DK 90/13/1212, DK 90/14, DK 90/16, DK 90/16/1212, DK 90/20. DK 90/20/1212, DK 90/26/1212, DK 90/30/1212 SP. DK 80/5-DK-Ondrilled, DK 90/12, пробурен, DK 90/12, пробурен DK 90/16. Рынок Таиланда: Он 1100/22, 90/1100.22, MTB9012, 13-MTB9012-2B, 13-MTB8005-1B, 13-MTB8008-2B, UA1110DB. |
Параметры

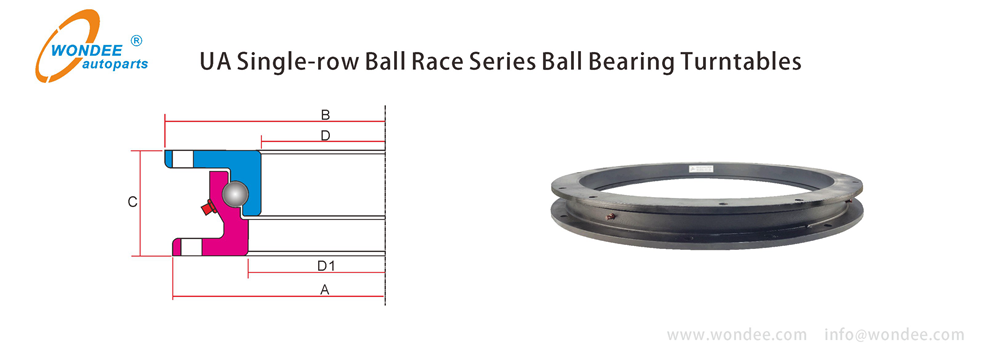

Wondee UA Type Turntable с однорядной шариковой гонкой
| Пункт Нет. | Øa. | Øb. | C | Ød | Тоннаж | Масса | Раздел Тип | Замена |
| (мм) | (мм) | (мм) | (мм) | (тонна) | (кг) | |||
| Ua type onturetable с однорядной шариковой гонкой | ||||||||
| TS1300-90UA01. | 1300 | 1308 | 90 | 1146 | 14 | 120 | Ua. | KLK HE 1300-22. |
| TS1200-90UA01. | 1200 | 1208 | 90 | 1059 | 13 | 110 | Ua. | KLK SO 1200-24. |
| TS1200-90UA05. | 1200 | 1215 | 90 | 1044 | 13 | 110 | Ua. | KLK он 1200-22 |
| TS1102-90UA01. | 1102 | 1110 | 90 | 945 | 12 | 99 | Ua. | KLK HE 1100-22. |
| TS1100-90UA01. | 1100 | 1115 | 90 | 945 | 12 | 99 | Ua. | KLK HE 1100-22. |
| TS1100-90UA02. | 1100 | 1108 | 90 | 945 | 12 | 97 | Ua. | KLK SO 1100-24. |
| TS1000-92UA01. | 1000 | 1010 | 92 | 859 | 10 | 80 | Ua. | KLK SO 1000-24. |
| TS1000-90UA01. | 1000 | 1008 | 90 | 859 | 10 | 80 | Ua. | KLK он 1000-22 |
| TS1000-90UA02. | 1000 | 1015 | 90 | 860 | 10 | 80 | Ua. | KLK HE18-1000. |
| TS1090-80UA01. | 1090 | 1105 | 80 | 972 | 6.5 | 85 | Ua. | КЛК Он 6. |
| TS1000-80UA01. | 1000 | 1015 | 80 | 882 | 6 | 80 | Ua. | KLK он 6-1000. |
| TS880-80UA01. | 880 | 895 | 80 | 762 | 5 | 70 | Ua. | КЛК ему 5. |
| TS685-82UA01. | 685 | 700 | 80 | 567 | 3 | 50 | Ua. | КЛК он 4 |
| TS685-80UA01. | 685 | 700 | 80 | 563 | 3 | 50 | Ua. | КЛК он 4 |
| Примечание: Индивидуальные размеры могут быть доступны в соответствии с требованиями. | ||||||||

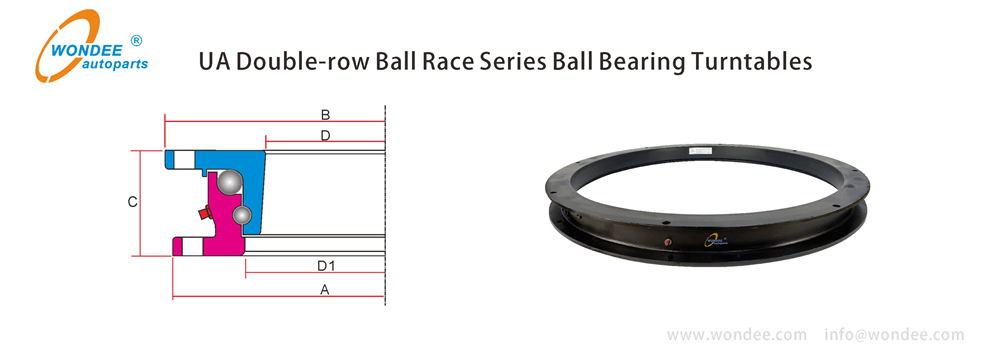

Wondee UA Type Turntable с двухрядной мяч гонки
| Пункт Нет. | Øa. | Øb. | C | Ød | Тоннаж | Масса | Раздел Тип | Замена |
| (мм) | (мм) | (мм) | (мм) | (тонна) | (кг) | |||
| Turntable UA Type с двойным рядным гонками шариков | ||||||||
| TD1200-94UA01. | 1195 | 1208 | 94 | 1040 | 20 | 118 | Ua. | DK 90/30/1212. |
| TD1100-90UA01. | 1100 | 1108 | 90 | 945 | 12 | 100 | Ua. | DK 90/20/1108. |
| TD1096-92UA01. | 1108 | 1096 | 92 | 940 | 12 | 100 | Ua. | DK 90/20/1108. |
| TD1198-92UA04. | 1215 | 1198 | 92 | 1042 | 18 | 115 | Ua. | DK 90/30/1212. |
| TD1100-92UA01. | 1108 | 1100 | 92 | 940 | 12 | 100 | Ua. | DK 90/20/1108. |
| TD1000-90UA01. | 985 | 1000 | 90 | 834 | 14 | 80 | Ua. | DK 90/14/1008. |
| Примечание: Индивидуальные размеры могут быть доступны в соответствии с требованиями. | ||||||||

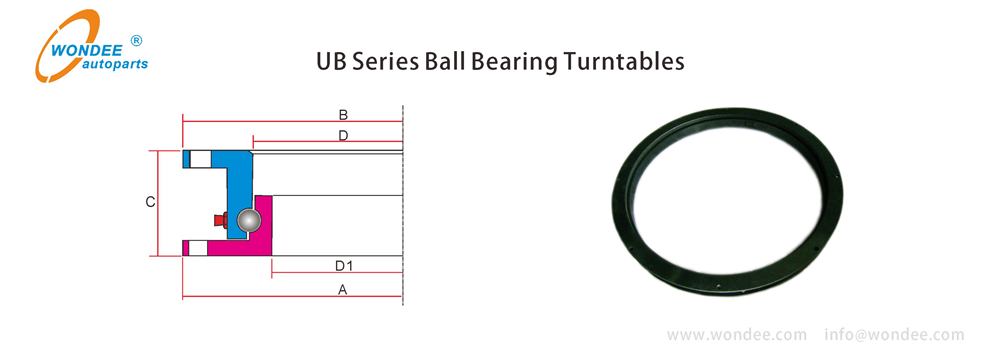

WODEEE UB типа проигрыватели
| Пункт Нет. | Øa. | Øb. | C | Ød | Тоннаж | Масса | Раздел Тип | Замена |
| (мм) | (мм) | (мм) | (мм) | (тонна) | (кг) | |||
| Ub Type Rurntable | ||||||||
| TS1000-90UB01. | 1000 | 1000 | 90 | 846 | 7 | 82 | Ub. | |
| Примечание: Индивидуальные размеры могут быть доступны в соответствии с требованиями. | ||||||||

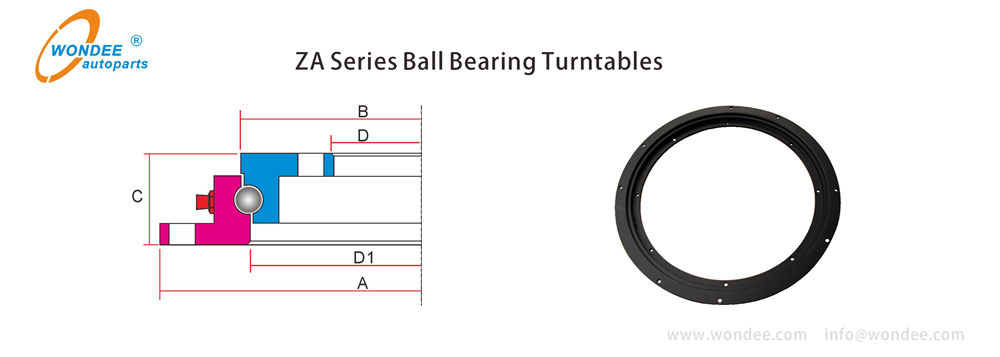

Wondee Za Type onturetable
| Пункт Нет. | Øa. | Øb. | C | Ød | Тоннаж | Масса | Раздел Тип | Замена |
| (мм) | (мм) | (мм) | (мм) | (тонна) | (кг) | |||
| ZA Type Rurntable | ||||||||
| TS1050-56ZA01. | 1050 | 945 | 56 | 832 | 5 | 60 | Za. | KDL 900-6 Вт |
| TS750-56ZA01. | 750 | 656 | 56 | 532 | 3 | 47 | Za. | KDL 900-3 W. |
| TS520-56ZA01. | 520 | 426 | 56 | 302 | 2 | 30 | Za. | KDL 900-1 W. |
| Примечание: Индивидуальные размеры могут быть доступны в соответствии с требованиями. | ||||||||

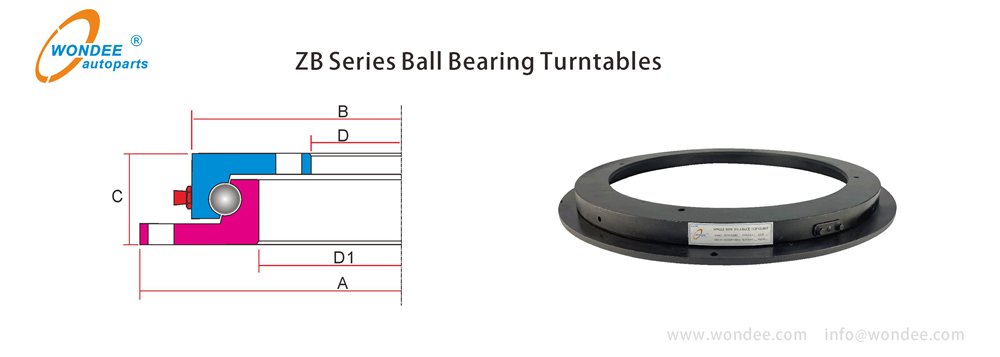

WODEEE ZB TYPE POUNTTATLES
| Пункт Нет. | Øa. | Øb. | C | Ød | Тоннаж | Масса | Раздел Тип | Замена |
| (мм) | (мм) | (мм) | (мм) | (тонна) | (кг) | |||
| ZB Type Rurntable | ||||||||
| TS1050-52ZB01. | 1050 | 987 | 52 | 865 | 4.5 | 62 | ZB. | KLK 1050N |
| TS950-58ZB01. | 950 | 887 | 58 | 749 | 4.5 | 50 | ZB. | KLK 950n |
| TS850-52ZB01. | 850 | 787 | 52 | 665 | 3.5 | 48 | ZB. | KLK 850n |
| TS750-52ZB01. | 750 | 684 | 52 | 554 | 3 | 40 | ZB. | KLK 750N |
| TS750-45ZB01. | 750 | 684 | 45 | 554 | 3 | 40 | ZB. | КЛК 750л |
| TS650-52ZB01. | 650 | 587 | 52 | 465 | 2.5 | 35 | ZB. | KLK 650N |
| TS500-52ZB01. | 500 | 437 | 52 | 300 | 2 | 32 | ZB. | КЛК 500Н |
| TS400-52ZB01. | 400 | 342 | 52 | 230 | 0.8 | 28 | ZB. | KLK 400N |
| Примечание: Индивидуальные размеры могут быть доступны в соответствии с требованиями. | ||||||||

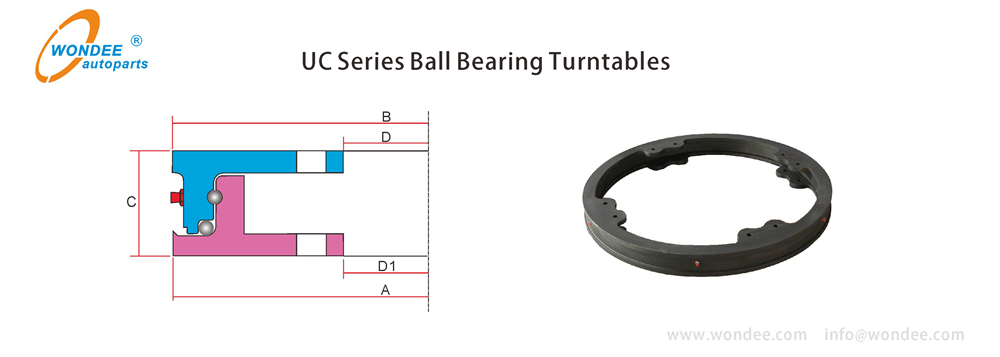

WODEEE ZB TYPE POUNTTATLES
| Пункт Нет. | Øa. | Øb. | C | Ød | Тоннаж | Масса | Раздел Тип | Замена |
| (мм) | (мм) | (мм) | (мм) | (тонна) | (кг) | |||
| UC Type Rurntable | ||||||||
| TD1200-99UC01. | 1200 | 1200 | 99 | 1086 | 20 | 130 | UC. | |
| TD1050-97UC01. | 1050 | 1046 | 97 | 870 | 16 | 116 | UC. | |
| Примечание: Индивидуальные размеры могут быть доступны в соответствии с требованиями. | ||||||||

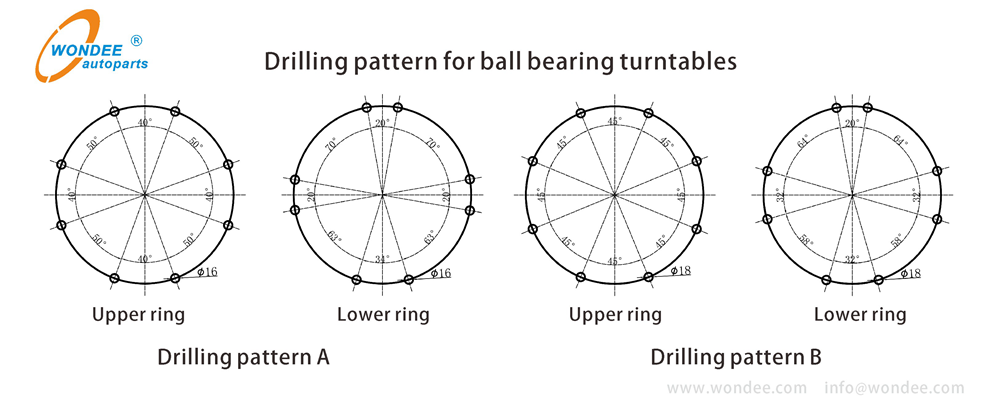

Примечание: другие шаблоны бурения могут быть доступны в соответствии с требованиями клиентов.
Производство
О Производственные процессы Cявистые повороты, Пожалуйста, посетите YouTube Link:

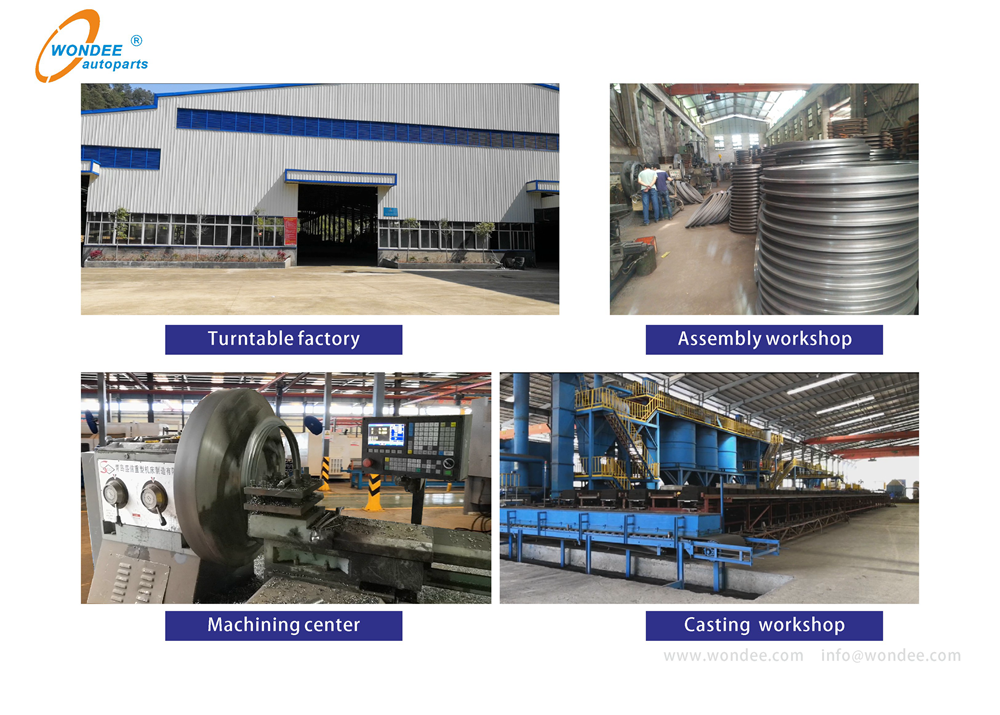

Завод и семинары Wondee Autoparts Returetable:
(Транспортная фабрика, обрабатывающий центр, мастерская литья, монтажная мастерская)
Фабричные факты Wondee Autoparts Returetable:
| Земельный участок (квадратные метры) | 25 000+ |
| Количество оборудований (наборов) | 50+ |
| Сотрудники | 70+ |
| Инженеры | 6 |

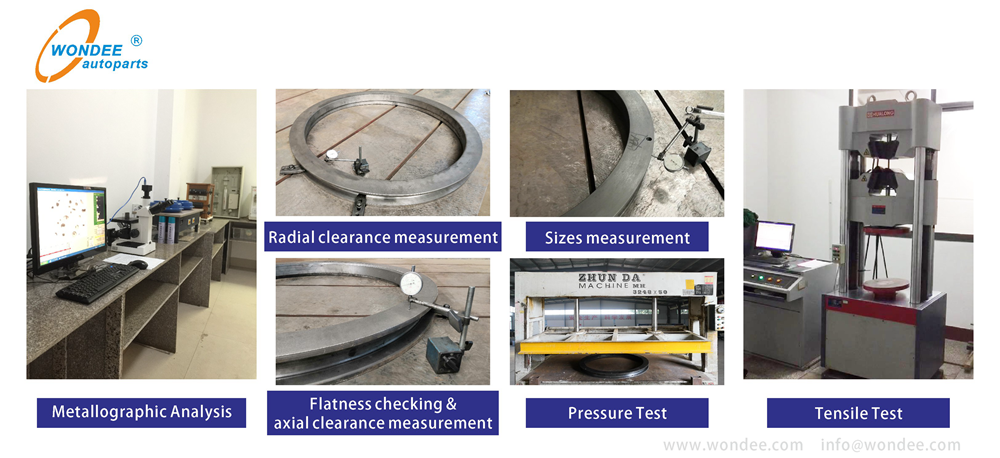

Оборудование ККWondee Autoparts Returetable:
(Металлографический анализ, измерение радиального зазора, измерение размеров, Проверка плоскостности и измерение осевого зазора, Тест давления, тест на растяжение )

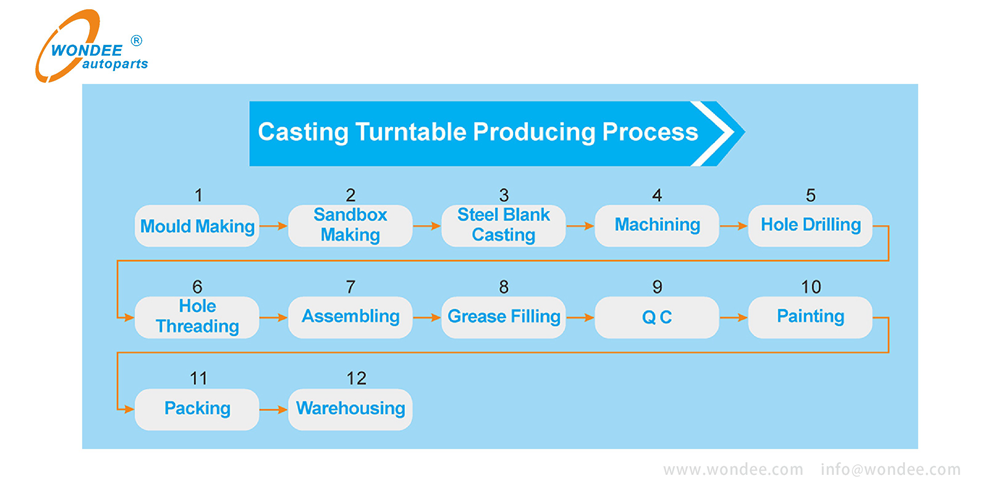

Производственные процессы Wondee Autoparts Returetable:
1. Изготовление пресс-формы → 2. Изготовление песочницы → 3. Стальная чистая литье → 4. Обработка → 5. Сверление отверстия → 6. Резьба отверстия → 7. Сборка → 8. Наполнение смазки → 9. Готовый продукт QC → 10. Живопись → 11. Упаковка → 12. Складирование
Упаковка

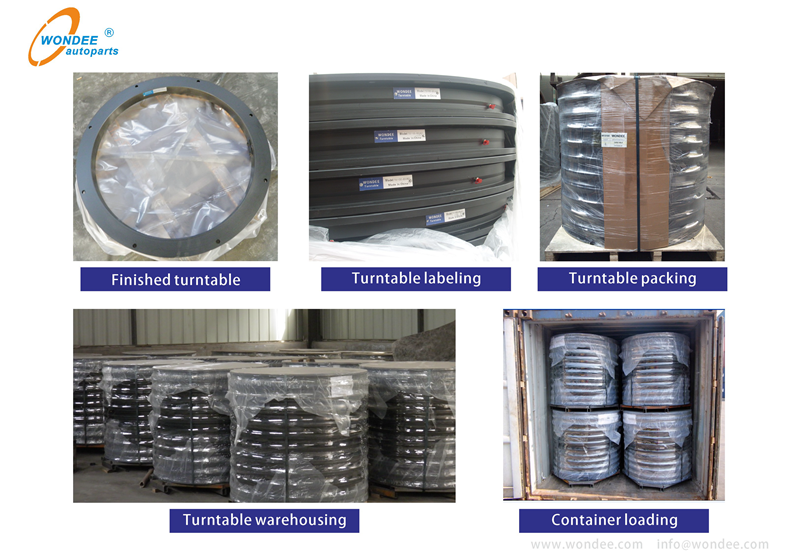

Складирование и логистикаWondee Autoparts Returetable:
(Законтеруемое втормование проигрывателя, проигрывателю проигрывателя, проигрыватель проигрывателя, упаковка проигрывателя, складирование проигрывателя, загрузка контейнера проигрывателя)
Помимо туристов прицепов, Wondee Autoparts также поставляется по-разномуПолуприцеп компонентыКак показано ниже:
