1. Основные параметры листовых пружин
Как показано на рисунке 1 ниже. Основные параметры листовых пружин:

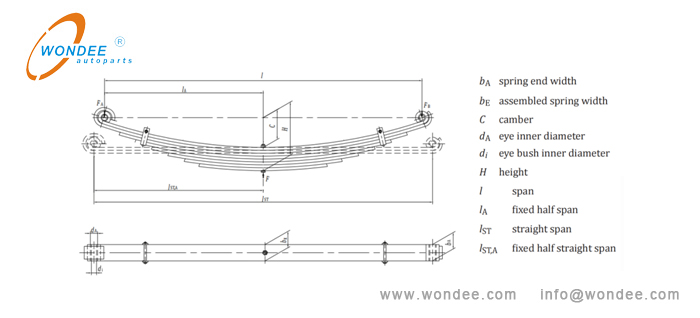

(Рисунок 1. Основные параметры листовых пружин)
2. Основная технология обработки листовых весенних концов

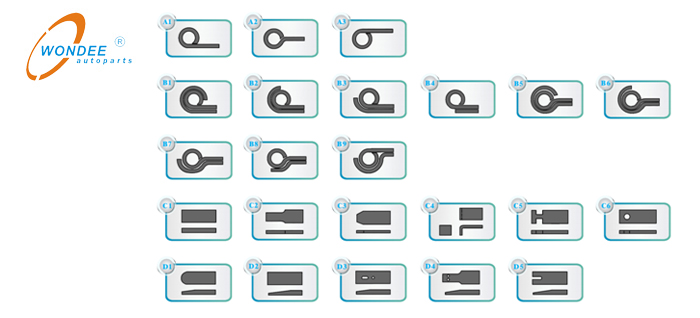

Как показано на рисунке 2 ниже. Конечные технологии обработки листовых пружин в основном включают в себя следующие категории:
(Рисунок 2. Обработка технологий листовых пружинных концов)

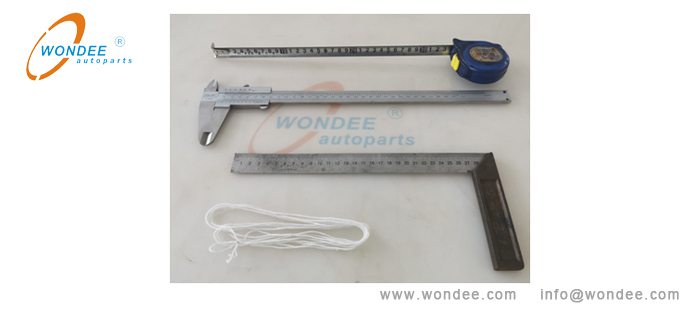

3Инструменты для измерения листовых пружин
Как показано на рисунке 3 ниже. Следующие инструменты в основном используются в измерении листовых пружин: суппорт Vernier, ленточная мера, квадратный линейка, шнур, калибровка нити (обычно не используется), измеритель RAM (обычно не используется), ручка и документы для записи данных и т. Д.
(Рисунок 4.Tools для измерения листовых пружин)
4. Измерение листовой пружины сборки
1) фотографирование и архивирование
Запишите содержимое идентификации и красители краски листовых пружин.
2) измерить и записывать высоту дуги (H), длину дуги (L) и половину дуги пружина листового пружины
Как показано на рисунке 4 ниже. 2-3 человека необходимы для измерения шнуром и рулеткой.

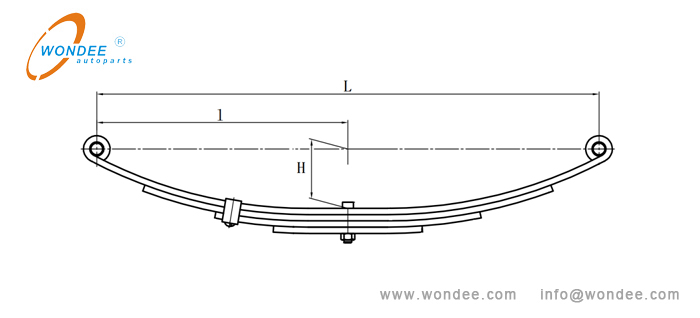

(Рисунок 4. Высота дуги и длина дуги листовой пружинной сборки)

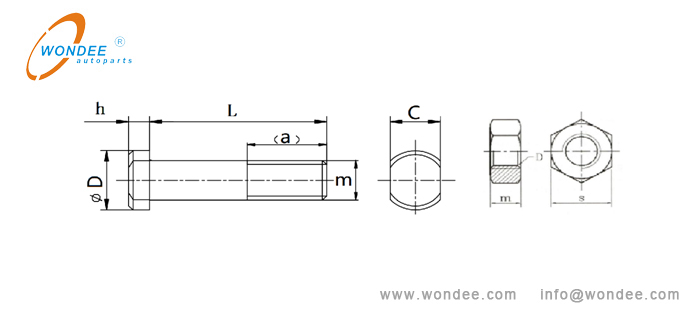

3) Измерьте и запишите параметры центрального болта
Как показано на рисунке 5 ниже. Используйте суппорт Vernier и датчик резьбы для измерения размеров болтов (диаметр головы болта и высота, длина болта и т. Д.) И записывать данные. В то же время запишите положение головы болта (на вогнутой или выпуклой поверхности листовой пружины).
(Рисунок 5. Параметры центрального болта)

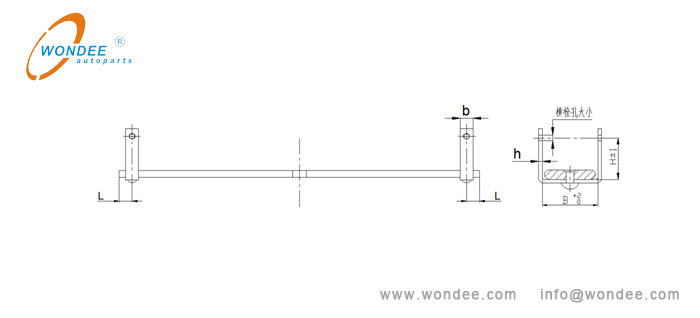

4) Измерьте и запишите зажимы, зажимные болты
Как показано на рисунке 6 ниже. Мера с суппотенце Vernier. Запишите серийный номер листового листа, где расположен зажим, размер позиционирования зажима (L), количество зажима, толщина материала (H) и ширина (B) каждого зажима, расстояние болта болта (H), измерение болта , и т.д.
(Рисунок 6. Принципиальная схема зажима)
5) Измерьте и записывать каждый лист
См. Статью 5 для деталей.
ПРИМЕЧАНИЕ. Разборные листья должны быть размещены в соответствии с исходным направлением сборки пружины листьев, а направление размещения не должно быть изменено на воле.
5. Измерьте один лист
Перед измерением одного листа сфотографируйте фотографии и сохраните файлы, запишите цвет продукта и спецификацию материала (ширина и толщина), а затем измеряют размерные данные.
1) измерение конечной обрезки и угловой резки
Как показано на рисунке 7 ниже. Измерить размеры B и L с суппотенце Vernier. Запишите соответствующие измеренные данные (B) и (L).

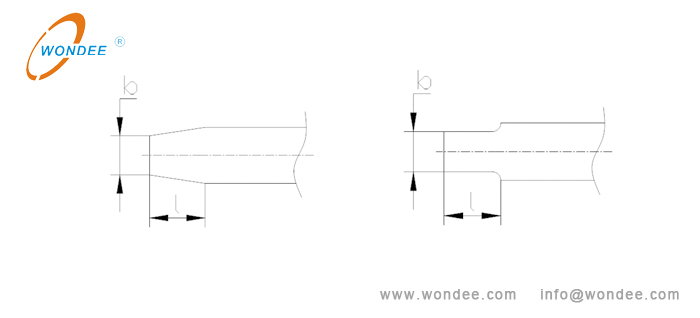

(Рисунок 7. Измерение торцевой обрезки и угловой резки)

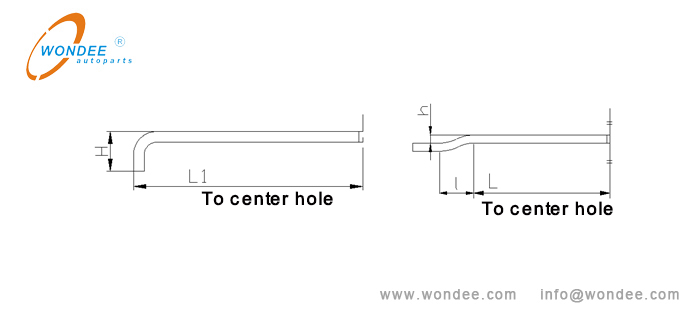

2) измерение конечного изгиба и сжатия
Как показано на рисунке 8 ниже. Мера с суппором Vernier и рулеткой. Рекордные габаритные данные (h, l1 или l, l и h.)
(Рисунок 8. Измерение конечного изгиба и сжатия)
Как показано на рисунке 9 ниже. Мера с суппором Vernier и рулеткой. Запись размерных данных (H) и (L).

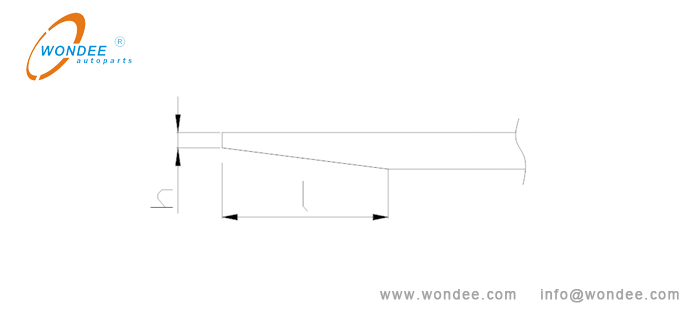

(Рисунок 8. Измерение короткого конуса)

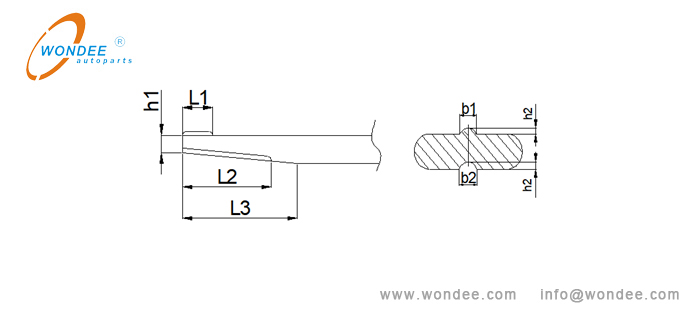

Как показано на рисунке 10 ниже. Если короткая коническая листовая пружина с канавкой ребра, используйте суппорт Vernier и рулетку для измерения. Запишите соответствующие данные мерных данных.
(Рисунок 10. Измерение короткой конической листовой пружины с ребристым канавкой)
4) измерение свернутых глаз
Как показано на рисунке 11 ниже. Мера с суппором Vernier и рулеткой. Запишите соответствующие размеры. При измерении внутреннего диаметра глаза обратите внимание на возможность того, что в глазу могут быть дыры роговых и эллиптические дыры. Он должен быть измерен в 3-5 раз, а среднее значение минимальных диаметров будет преобладать.

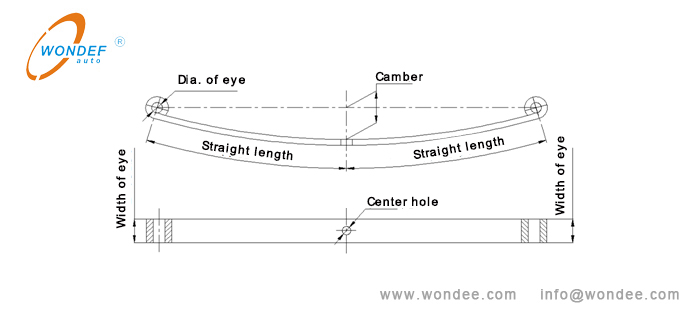

(Рисунок 11. Измерение листовой пружины с рулонными глазами)
Если прокат содержит втулку, используйте суппорт Vernier для измерения и записи соответствующих размеров и материала втулки. Общие втулки следующие :,
① Би-металлические втулки и медные втулки

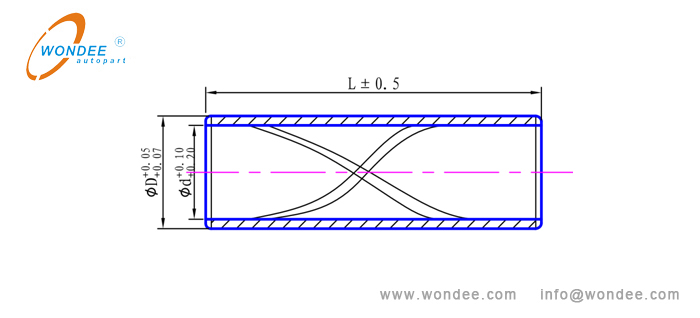

Используйте суппорт Vernier для измерения 3 размеров 2, показаны на рисунке 12 ниже:
(Рисунок 12. Принципиальная схема медной втулки и бимата металла)
② резиновые композитные втулки
Используйте суппорт Vernier для измерения связанных размеров резиновой композитной втулки, показана на рисунке 13 ниже:

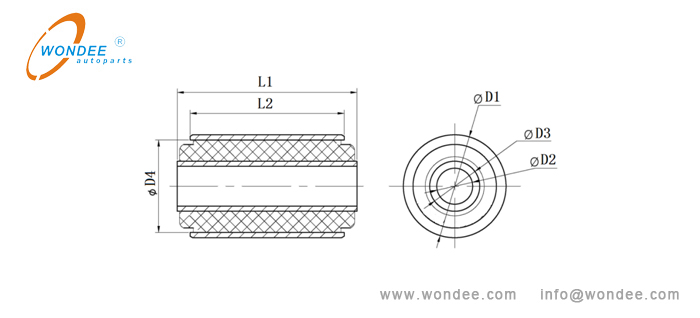

(Рисунок 13. Принципиальная схема резиновой составной втулки)

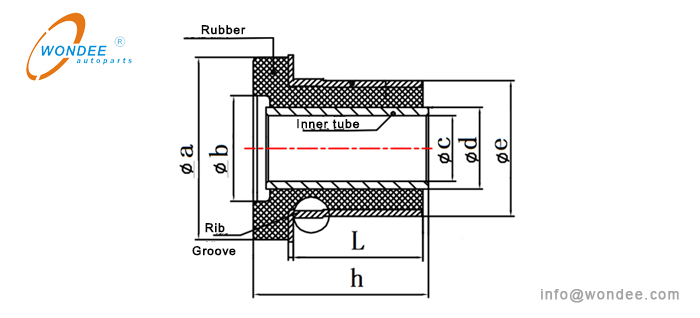

③ Резиновая композитная фланцевая втулка
Используйте суппорт Vernier для измерения связанных размеров резиновой композитной фланцевой втулки, как показано на рисунке 14 ниже:
(Рисунок 14. Принципиальная схема резиновой составной фланцевой втулки)

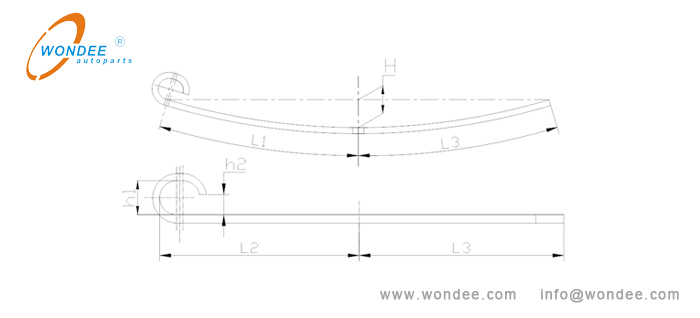

5)Измерение обернутых глаз листа
Как показано на рисунке 12 ниже. Используйте шнур, рулетка и суппорт Vernier для измерения и записи соответствующих данных.
После измерения L2 L1 можно рассчитать по формуле L1 ≈ L2 - (H1 / 2 + 4). Если размеры длины подходящих ушных листьев известны, листовой пружинный инженер может рассчитать размеры L1 и L2 соответственно. Если есть угловые процессы резания и режущих краев, а размеры угловой резки и резания кромки измеряются дополнительно.
(Рисунок 12. Измерение обернутого глаза)
Существует три основных типа длинных конических листовых пружин: обычная трапециевидная структура, резкая трапециевидная структура и параболическая структура. Используйте рулетку и суппорт Vernier для измерения и записи соответствующих данных. Метод измерения выглядит следующим образом:
①Обычная трапециевидная структура
Как показано на рисунке 13 ниже. Измерьте и запишите данные с веревником Vernier и рулеткой.

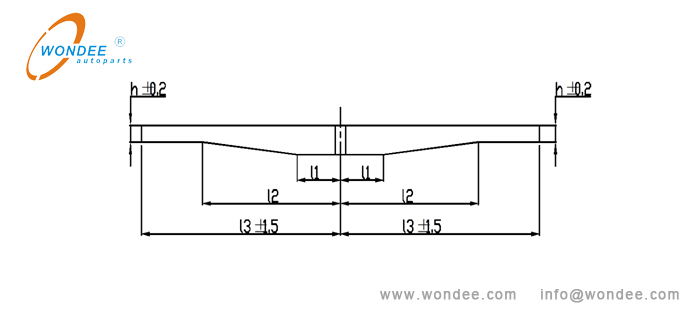

(Рисунок 13. Измерение длинной конической листовой пружинной трапециевидной структуры)
②Внезапная трапециевидная структура

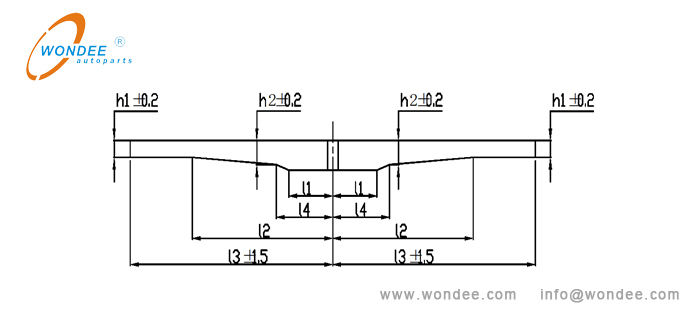

Как показано на рисунке 14 ниже. Измерьте и запишите данные с веревником Vernier и рулеткой.
(Рисунок 14. Измерение длинной конической листовой пружинной трапециевидной структуры)

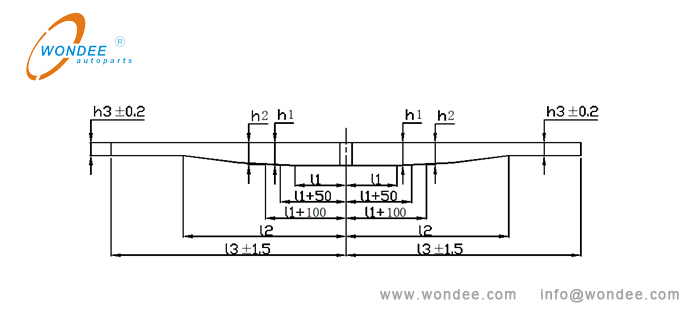

Как показано на рисунке 15 ниже. Измерьте и запишите данные с веревником Vernier и рулеткой.
(Рисунок 15. Измерение длинной конической листовой пружинной параболической структуры)
Таблица записи измерений пружины листьев параболической структуры показана в таблице ниже.
L | L1. | L1 + 50. | L1 + 100. | L1 + 150. | L1 + 200. | L1 + 300. | ...... | L2 | L3. |
Толщина | H | H1. | H2. | … | … | … | … | H3. | H3. |
Примечание: l - расстояние между центром центрального болта и точкой измерения.
7)Измерение фрезерного края иПлоский прямой сегмент

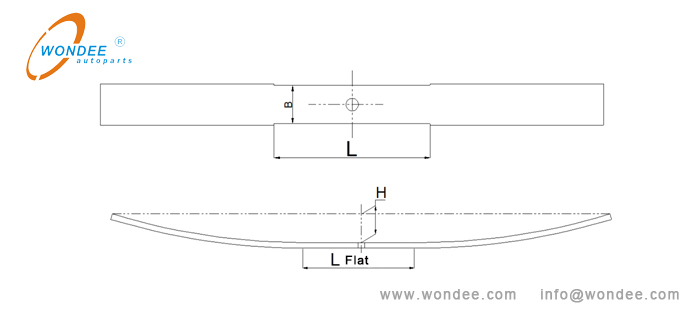

Как показано на рисунке 16 ниже. Используйте суппорт Vernier и рулетку для измерения и записи соответствующих данных.
(Рисунок 16. Измерение фрезерного края и плоскостного сегмента)
8) Измерение багажника Hof листовой пружины с плоским прямым сегментом в средней и неравной длине дуги на левой и правой части центрального отверстия

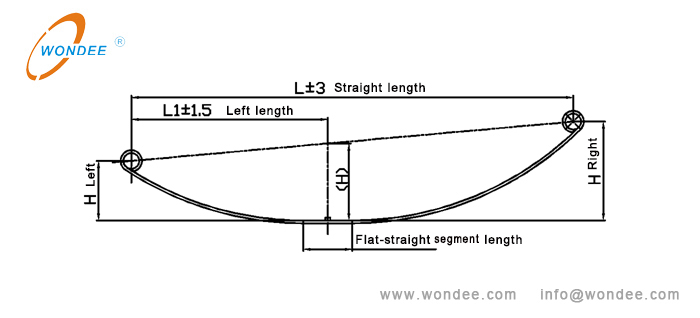

Как показано на рисунке 17 ниже. Используйте шнур, рулетка и квадрат для измерения и записи соответствующих данных (H, HL и HR).
(Рисунок 17. Измерение выпадающей высоты листьев пружины)
9)ИзмерениеВогнутое выпуклое центральное отверстие

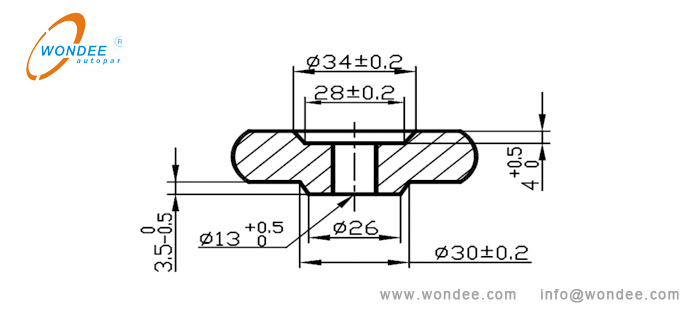

Как показано на рисунке 18 ниже. Используйте суппорт Vernier для измерения и записи соответствующих данных.
(Рисунок 18. Измерение вогнутого выпуклого центрального отверстия)

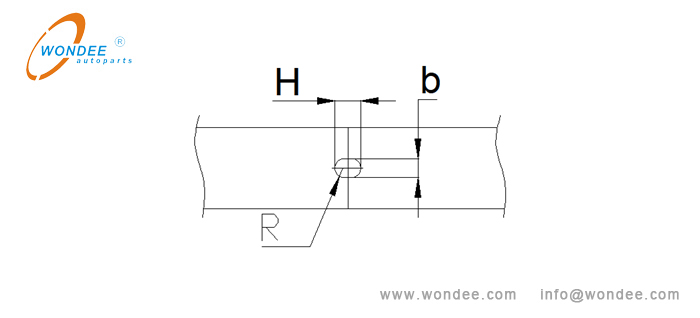

10) измерениеовальный центр отверстия
Как показано на рисунке 19 ниже. Используйте суппорт Vernier для измерения и записи соответствующих данных.
(Рисунок 19. Измерение овального центрального отверстия)
