Руководство по производству листовых источников

Сборка листовых источников (Часть 8)


1. Определение:

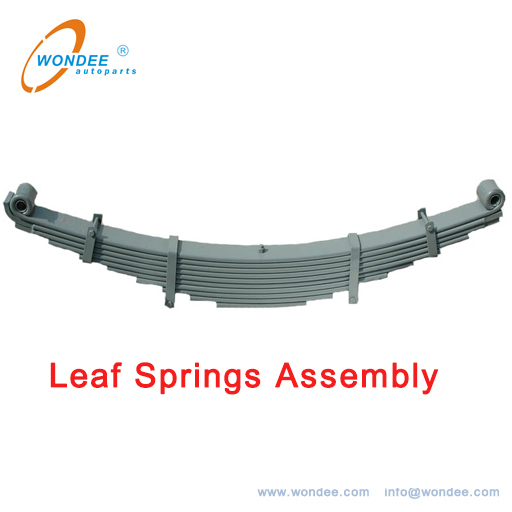

Сборка листовой пружины - это рабочий процесс использования специального оборудования и центральных болтов для объединения свободных пружинных листьев в узел листовой пружины. Узел листовой пружины показана на рисунке 1 ниже.

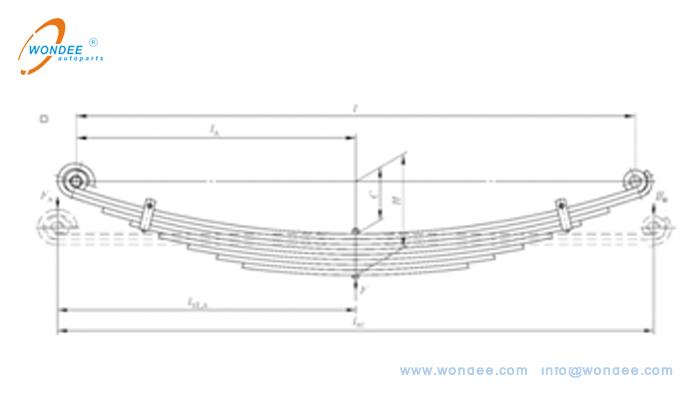

Схематическая схема сборки листовой пружины

(Рисунок 1. Схематическая схема сборки листовой пружины)

2. Приложение:


Сборка листовой пружины.


3. Рабочая процедура:


3.1. Подготовка перед весной

Перед сборкой листовых пружин обрабатывающая карта должна быть проверена в первую очередь, и все компоненты должны быть подготовлены в соответствии с требованиями процесса.В то же время, проверьте размеры свободных листьев и компонентов, сборка пружины допускается только в предыдущих контрольных знаках в предыдущих процессах.

Для сборки, которая представляет собой параболическую пружину листовой пружины или требования к однокурсникам, для одной часы следует сначала выполнять, а затем сборка собирается.


3.2. Проверка и выбор пружинных листьев и компонентов

При сборке листовой пружины обратите внимание на выбор высоты запуска, положения центрального отверстия, бокового изгиба, искажения и т. Д. И проверьте размеры различных компонентов в соответствии с требованиями процесса, особенно обратите внимание на требования диаметра и высота центральной головки болта. Если есть какой -либо неквалифицированный, он должен быть удален.


Следующие моменты должны быть обращены на внимание при выборе листьев пружины:


1) разрешениеМежду концом листа, свернутого глаза, и оберщенным глазом лист находится между 3-6 мм;


2)Боковая дислокация обоих концов основного листа должен составлять ≤1,5 ​​мм;

3) Вывих центрального отверстия должно быть ≤1,0 мм


В любом диапазоне длины 75 мм зазор между листьями обычных множественных листовых пружин составляет ≤ 0,5 мм, а параболические пружины должны храниться между 3-5 мм, а переход должен быть равномерным;


5) Графитовые смазки базового кальция или смазку лития графита должны применяться между листьями обычной многосторонней пружины, между листьями в центре проставки параболической пружины листьями и между листьями на концах проставкапараболической пружины листьев и ширина покрытия должна быть ≥ 1/3 ширины пружины.

3.3. Требования весенней сборки

После того, как листовая пружина собрана в соответствии с рисунком сборки, она должна быть проверена, чтобы убедиться, что пружинные листья и центральные проставки не искажены,Зазор между листом, свернутым глазами и оберщенным глазом, является разумным, а качество внешности без необоснованного изгиба. Затем предварительно загрузите узел листовой пружины дважды в зависимости от длины действия и хода предварительного загрузки, обеспечиваемых чертежом или процессом сборки. Перед и после предварительной загрузки листовых пружин высота валистого заглушки должна быть измерена в соответствии с методами, предоставленными сбором сборки или процесса, чтобы проверить, соответствует ли высота валичного запуска листовой пружины требованиями процесса;


3.4. Осмотр после сборки листовых источников

При сборке листовой пружины первый комплект пружины листовой пружины должен быть проверен в первую очередь. Только он проходит первую проверку, массовое производство может быть продолжено.


Если существуют требования относительно группировки высоты запуска или классификации длины аккордов, на концах сборки листовой пружины должны быть представлены знаки идентификации;


3.5. Управление материалами


Собранные листовые пружины должны быть аккуратно сложены. Запрещено размещать их по желанию, что приводит к поверхностным ушибам. Следуя проверку квалификации должны быть сделаны, а карты передачи работ должны быть вставлены.


4. Стандарты проверки сборки листовой пружины (см. Стандарт: GB / T 19844-2018 / ISO 18137: 2015 Mod Leaf Spring - Технические характеристики):


Стандарты проверки сборки листовой пружины показаны в таблице 1 ниже.


Проверки

Прямой сегмент

Выпускной

Длины пролета

Очистка между листьями

Ширина открытия пружинных концов

Боковая дислокация

Зазор между листьем, свернутым глазами и обернутым глазом лист

Диаметр отверстия втулка

Ширина глаз

Ширина пружинной сборки

Внешний вид зажима

Качество появления

Технические требования

В соответствии с требованиями процесса

В соответствии с требованиями процесса

В соответствии с требованиями процесса

В пределах любого диапазона длины 75 мм зазор между листьями обычных множественных листовых пружин должен составлять 0,5 мм, а параболические пружины должны быть между 3-5 мм,

В пределах 50 мм от концов, ширина отверстия ≤1,0 мм

2 мм второй лист не должен превышать первый лист, а остальное лист не должен превышать 2 мм

Δ = 3 ~ 6 мм

В соответствии с требованиями процесса




Ширина пружины ≤100 мм, б (+2,5 мм, -0 мм)

Ширина пружины> 100 мм, б (+3 мм, -0 мм)

Нет перекоса, не теряя или не касаясь листовой пружины, и есть зазор 1 ~ 2 мм

Не должно быть перегрева, сжигания, повреждения и различных дефектов материала

Инструменты измерения и проверки

Имя

Линейка

Рулетка

Рулетка

Знак

Знак

Знак

Штангенциркуль

Заглушка

Специальный суппорт

Специальный суппорт

Визуальный осмотр

Визуальный осмотр

Точность

1 мм

1 мм

1 мм

0,05 мм

0,05 мм

0,05 мм

0,02 мм

0,02 мм

0,05 мм

0,05 мм

Методы отбора проб

Каждая партия сборки листовой пружины должна быть проверена в соответствии с первым набором, средним и последним проверком, а скорость визуального осмотра должна быть на 100% для качества внешнего вида зажимов и качества поверхности сборки листовой пружины.


СобраноWondee Autoparts

2022-5-9
