Приложения
Повороты с одной рядными шариками предназначены для прицепов и сельскохозяйственных транспортных средств.
Поворотный стол подшипника трейлера - это деталь, установленная на трейлер для подключения трактора/прицепа/грузовика, чтобы он мог реализовать функцию поворота при передаче силы буксировки с трактора.
1 -й поворот в трейлере Китая для зарубежного рынка был R & Ded от Wondee Autoparts в 1999 году.
Трамовые перевороты/кольца -кувшины широко распространены в тяжелые полные трейлеры, прицепы с легкими грузовиками, трейлеры рисунков, сельскохозяйственные трейлеры, кольца для специальных транспортных средств и промышленности и т. Д.
Для получения дополнительной информации о Wondee Trailer Turntable Проект, Пожалуйста, нажмите:
Функции
| Автомобильная система управления качеством | Реализация IATF16949-2016 |
| Система управления качеством (услуги) | Реализация ISO9001-2015 |
| Технические стандарты | JT/T651-2006 & LY/T1292-1998 |
| Гарантия | 24 месяца с даты доставки |
| Сырье | Узловой чугун QT500-7 |
| Материал растягивающий стресс | Более 500 МПа для более длительного срока службы |
| Радиальный клиренс | ≦ 0,65 мм (европейский стандарт 0,70 мм) |
| Осевой клиренс | ≦ 0,90 мм (европейский стандарт 1,00 мм) |
| Общее отклонение высоты | В пределах ± 0,5 мм (европейский стандарт ± 3,0 мм) |
| Отклонение диаметров | В пределах ± 0,5 мм (европейский стандарт ± 3,0 мм) |
| Шаровая железнодорожность | RA 0,8 мкм |
| Шероховатость поверхности | RA 3.2 мкм |
| Плоскостность | ≦ 0,15 мм |
| Профилактика пыли | 2-й пылевой дизайн |
| Грузоподъемность | Не меньше, чем европейские стандарты |
| Стальные шарики | Используя известные шарики с брендом с большой грузоподъемностью, высокой скоростью, хорошей жесткостью, износостойкой устойчивостью, теплостойкостью и амортизацией, безопасность для использования. |
| Смазка | Высокая эффективная специальная смазка используется для обеспечения хорошего эффекта смазки в различных рабочих средах и продления срока службы. |
| Объем продаж (единицы) | 20 000+ в год |
| Зарубежный рынок | 30+ стран (Египет, Таиланд, Австралия, Польша, Россия, Бразилия, Малайзия, Филиппины, Индонезия, Саудовская Аравия, Ирак, Южная Африка, Нигерия, Танзания, Камерун, Габон и т. Д.) |
| Клиенты (за рубежом) | 40+ |
| Земля (квадратные метры) | 25 000+ |
| Количество оборудования (наборы) | 50+ |
| Сотрудники | 70+ |
| Инженеры | 6 |
| Доступные сертификаты | COC, PVOC, CIQ, SONCAP, C/O, Form E. |
Комплексная информация о проигрывателях:
| Серии | Тип UA, тип UB, U -тип, тип ZA, тип ZB, тип UC. |
| Осевая емкость | 2 тонна ~ 22 тонны (2 тонна, 3 тонна, 5 тонн, 6 тонн, 10 тонн, 12 тонн, 13 тонн, 14 тонн, 16 тонн, 18 тонн, 20 тонн, 22 тонны) |
| Размер/диаметр | 300 мм ~ 1200 мм (300 мм, 400 мм, 500 мм, 600 мм, 750 мм, 800 мм, 850 мм, 880 мм, 900 мм, 950 мм, 1000 мм, 1050 мм, 1100 мм, 1200 мм) |
| Высота | 45 мм ~ 94 мм (45 мм, 52 мм, 55 мм, 58 мм, 60 мм, 65 мм, 80 мм, 90 мм, 92 мм и 94 мм) |
| Несущая бальная раса | Одно рядовая гонка, двойная гонка с мячом |
| Обоснованная дыра | Просверлил или не зарегистрировался |
| Заявление | Тяжелые полные трейлеры, легкие грузовые прицепы, прицепы на ферме, прицепы для рисунков, кольца для специальных транспортных средств и промышленности |
| Сменные бренды | Повороты BPW, поворотные столы Jost, повороты Rothe Erde и т. Д. |
| Цвета | Блестящий черный, темный черный, серый, синий, красный и т. Д. |
| Стандарты реализованы | IATF16949, ISO9001-2015, JT/T651-2006 & LY/T1292-1998. |
| Условия оплаты | TT, LC, DP. |
| Время выполнения | Около 10 ~ 15 рабочих дней |
| Могил | 10 шт |
| Replacements | Тип JOST: KDL 900-1W, KDL 900-2W, KDL 900-3W, KDL 900-4W, KDL 900-5W, KDL 900-6W, KDL 900-7W. Klk He 4, klk He 5, klk He 6-1000, klk He 6, klk He 12-1000, klk He 12-1000 W, Klk He 12. Klk He 12 W, KLK HE 18-1000, KLK HE 18-1000 W, KLK HE 18, KLK HE 18 W, KLK HE 1000-22. KLK HE 1000-22 W, KLK HE 1100-22, KLK HE 1100-22 W, KLK S0 1000-24, KLK S0 1000-24 W. KLK HE 1200-22, KLK HE 1200-22 W, KLK HE 1300-22, KLK HE 1300-22 W, KLK S0 1100-24, KLK SO 1100-24 W. KLK 400L, KLK 500L, KLK 650L, KLK 750L, KLK 850L, KLK 950L, KLK 1050L, KLK 500N, KLK 650N, KLK 750N, KLK 850N, KLK 950N, KLK 1050N. Он 4, он 5, он 6/1000, он 6, он 12/1000, он 12, он 18/1000, он 18, 1000/12, 1100/22, 1200/22, так 1000/24, так 1100/ 24 KDL 900-1 W, KLKKW91B13100, KDL 900-2 W, KLKKW92B23100, KDL 900-3 W, KLKKW93B33100, KDL 900-4 W, KLKKW94B43100, KDL 900-5 W, KLKKKW9B53100, KDL 900-5 W, KLKKKW9B533100, KDL 900-5 W, KLKKKW95331-KDKKKKKK43100, KDL 900-5 W, KLKKW9533100-KDKKKKI9B43100. -7 W, KLKKW97B73100, KLK950 ND, KLK 1100 ND. DK90/14. *He5, He18-1000, SO1000-24, *SO1100-24, KLK HE 1200-22. 400L, 500L, 650L, 750L, 850L, 950L, 1050L, 500N, 650N, 750N, 850N, 950N, 1050N. Тип буера: HB 90/13, HB 90/16, HB 90/20HB 90/20-1212, HB 90/26-1212, HB 90/30-1212, HB 12/1000, HB 12, HB 18/1000, HB 18, HB 1000/22, HB 1100/22, HB 1100/24, HB 1200/22, HB 1300/22. HB 4-HD, HB 5-HD, HB 6/1000-HD, HB 6-HD, HB 12/1000-HD, HB 12-HD, HB 18/1000-HD, HB 18-HD. HB 1000/22-HD, HB 1100/22-HD, HB 1000/24-HD, HB 1200/22-HD, HB 1300/22-HD, HB 1100/24-HD. HB 80/5, HB 80/8, HB 80/10, HB 80/16, HB 90/10-1208, HB 90/10-1212, HB 90/12, HB 90/13, HB 90/13-1208 Анкет HB 90/13-1212, HB 90/14, HB 90/16, HB 90/16-1212, HB 90/20, HB 90/20-1212, HB 90/26-1212, HB 90/30-1212. HB 12/1000 (W), HB 12 (W), HB 18/1000 (W), HB 18 (W), HB 1000/22 (W), HB 1100/22 (W), HB 1100/24 (W ), HB 1200/22 (W), HB 1300/22 (W). HB 90/1100.22W, HB 90/1100.24W, HB 90/1200,22 Вт, HB 90/1200.24W, HB 90/1300,22W. HB 90/16-1000, HB 90/20, HB 90/20-1208, HB 90/20-1212, HB 90/30-1212, HB-500-ZG, HB-650-ZG, HB-750-ZG, HB-850-ZG, HB-950-ZG, HB-1050-ZG, HB-300/55, HB-400/55, HB-500/55, HB-600/65, HB-650/65, HB-700/65, HB-750/65, HB-800/65, HB- 850/65. HB-900/65, HB-950/65, HB-1000/65, HB-1050/65, HB-900/80, HB-1000/80, HB-1100/80, HB-1000/90, HB- 1100/90. HB 950ND, HB 1100ND. Повторный тип: 310.16.0300.000. TYP 16L/400,310.16.0400.000 .Typ 16L/500, 310.16.0500.000. Тип 16L /650. 310.16.0600.000. TYP 16L /750,310.16.0700.000. TYP 16L /850, 310.16.0800.000. Тип 16L /950. 310.16.0900.000. TYP 16L/1050,320.16.0400.000. Typ 16/500, 320.16.0500.000. Тип 16/650. 320.16.0600.000. Тип 16/750 320.16.0700.000. Typ 16/850, 320.16.0800.000. Тип 16/950. 320.16.0900.000. Typ 16/1050 330.16.0500.000. Typ 80/685, 330.16.0700.000. Тип 80/880. 330.16.0900.000. TYP 80/1000 330.16.1000.000. Typ 80/1090, 330.16.0700.010. Тип 80/880. 330.16.1000.010. TYP 80/1090,350.16.1000.000. TYP 80S/1100, 350.16.0700.000. Тип 80S/890. 350.16.0500.000. TYP 80S/660,350.16.1000.010. TYP 80S/1100, 350.16.0710.010. Тип 80S/890A. 350.16.0700.010. TYP 80S/890, 350.16.0500.010. Тип 80S/660. 360.18.0800.000. Typ 90/1000.18, 360.20.0800.000. Тип 90/1000.20. 360.22.0800.000. Typ 90/1000.22, 360.24.0800.000. Тип 90/1000.24. 360.18.0900.000. Typ 90/1100.18, 360.20.0900.000. Тип 90/1100.20. 360.22.0900.000. Typ 90/1100.22, 360.24.0900.000. Тип 90/1100.24. 360.22.1000.000. Typ 90/1200.22, 360.24.1000.000. Typ 90/1200.24, 360.22.1100.000. Тип 90/1300.22. 360.18.0900.010. Тип 90/1100.18. 360.20.0900.010. Typ 90/1100.20, 360.22.0900.010. Тип 90/1100.22. 360.24.0900.010. Typ 90/1100.24, 360.22.1000.010. Тип 90/1200.22. 360.24.1000.010. Typ 90/1200.24, 360.22.1100.010. Тип 90/1300.22. 360.22.0955.010. Typ 90/1100.22 WA, 360.24.0955.010. Typ 90/1100.24 WA. 360.22.1055.010. Typ 90/1200.22 WA, 360.24.1055.010. Typ 90/1200.24 WA. 360.22.1155.010. Typ 90/1300.22 WA, 370.20.0804.000. Тип 90S /1000. 370.20.0904.000. Typ 90S/1100, 370.20.1004.000. Тип 90S/1200. 370.24.1004.000. TYP 90S/1200.SP, 370.20.0804.010. Тип 90S/1000. 370.20.0904.010. Typ 90S/1100, 370.20.1004.010. Тип 90S/1200. 370.20.1004.030. Typ 90S/1200.12, 370.24.1004.010. Тип 90S/1200.SP. Тип BPW: DK 80/8, DK 80/10, DK 80/16 A, DK 90/10/1208, DK 90/10/1212, DK 90/12, DK 90/13. DK 90/13/1208, DK 90/13/1212, DK 90/14, DK 90/16, DK 90/16/1212, DK 90/20. DK 90/20/1212, DK 90/26/1212, DK 90/30/1212 SP. DK 80/5-Undriled, DK 90/12-просветный, DK 90/14-просветный, DK 90/16-просветный. ТАКАЛАНД Рынок: HE 1100/22, 90/1100,22, MTB9012, 13-MTB9012-2B, 13-MTB8005-1B, 13-MTB8008-2B, UA1110DB. |
Параметры
Wondee UA Type Turntablables с однопользовой гонкой с мячом
| Вещь Нет. | Øa | ØB | C | Ød | Тоннаж | Масса | Раздел Тип | Замена |
| (мм) | (мм) | (мм) | (мм) | (тонна) | (кг) | |||
| Повороты типа UA с однорядной гонкой с мячом | ||||||||
| TS1000-92UA01 | 1000 | 1010 | 92 | 859 | 10 | 80 | UA | KLK SO 1000-24 |
| TS1000-90UA01 | 1000 | 1008 | 90 | 859 | 10 | 80 | UA | KLK HE 1000-22 |
| TS1000-90UA02 | 1000 | 1015 | 90 | 860 | 10 | 80 | UA | KLK HE18-1000 |
| TS1090-80UA01 | 1090 | 1105 | 80 | 972 | 6.5 | 85 | UA | KLK HE 6 |
| TS1000-80UA01 | 1000 | 1015 | 80 | 882 | 6 | 80 | UA | KLK HE 6-1000 |
| TS880-80UA01 | 880 | 895 | 80 | 762 | 5 | 70 | UA | KLK HE 5 |
| TS685-82UA01 | 685 | 700 | 80 | 567 | 3 | 50 | UA | KLK HE 4 |
| TS685-80UA01 | 685 | 700 | 80 | 563 | 3 | 50 | UA | KLK HE 4 |
| Примечание: индивидуальные размеры могут быть доступны в соответствии с требованиями. | ||||||||
Wondee UA Type Turntables с двойной гонкой с мячом
| Вещь Нет. | Øa | ØB | C | Ød | Тоннаж | Масса | Раздел Тип | Замена |
| (мм) | (мм) | (мм) | (мм) | (тонна) | (кг) | |||
| Повороты типа UA с гонкой с двумя рядами | ||||||||
| TD1000-90UA01 | 985 | 1000 | 90 | 834 | 14 | 80 | UA | DK 90/14/1008 |
| Примечание: индивидуальные размеры могут быть доступны в соответствии с требованиями. | ||||||||
Wondee UB Type Turntables
| Вещь Нет. | Øa | ØB | C | Ød | Тоннаж | Масса | Раздел Тип | Замена |
| (мм) | (мм) | (мм) | (мм) | (тонна) | (кг) | |||
| Повороты типа UB | ||||||||
| TS1000-90UB01 | 1000 | 1000 | 90 | 846 | 7 | 82 | UB | |
| Примечание: индивидуальные размеры могут быть доступны в соответствии с требованиями. | ||||||||
Wondee ZA Тип проигрывателей
| Вещь Нет. | Øa | ØB | C | Ød | Тоннаж | Масса | Раздел Тип | Замена |
| (мм) | (мм) | (мм) | (мм) | (тонна) | (кг) | |||
| Повороты типа ZA | ||||||||
| TS1050-56ZA01 | 1050 | 945 | 56 | 832 | 5 | 60 | ZA | KDL 900-6 W. |
| TS750-56ZA01 | 750 | 656 | 56 | 532 | 3 | 47 | ZA | KDL 900-3 W. |
| TS520-56ZA01 | 520 | 426 | 56 | 302 | 2 | 30 | ZA | KDL 900-1 W. |
| Примечание: индивидуальные размеры могут быть доступны в соответствии с требованиями. | ||||||||

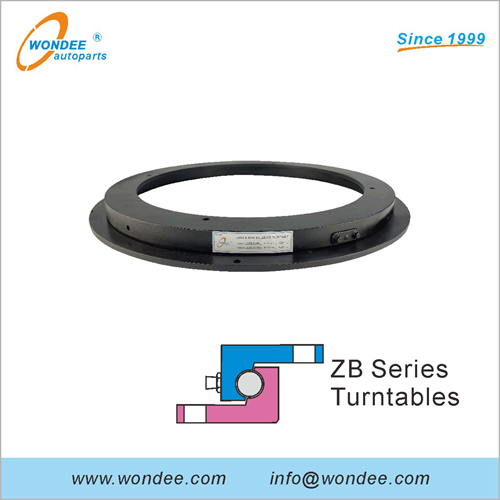

Wondee ZB Typetables
| Вещь Нет. | Øa | ØB | C | Ød | Тоннаж | Масса | Раздел Тип | Замена |
| (мм) | (мм) | (мм) | (мм) | (тонна) | (кг) | |||
| Повороты типа ZB | ||||||||
| TS950-58ZB01 | 950 | 887 | 58 | 749 | 4.5 | 50 | ZB | KLK 950N |
| TS850-52ZB01 | 850 | 787 | 52 | 665 | 3.5 | 48 | ZB | KLK 850N |
| TS750-52ZB01 | 750 | 684 | 52 | 554 | 3 | 40 | ZB | KLK 750N |
| TS750-45ZB01 | 750 | 684 | 45 | 554 | 3 | 40 | ZB | KLK 750L |
| TS650-52ZB01 | 650 | 587 | 52 | 465 | 2.5 | 35 | ZB | KLK 650N |
| TS500-52ZB01 | 500 | 437 | 52 | 300 | 2 | 32 | ZB | KLK 500N |
| TS400-52ZB01 | 400 | 342 | 52 | 230 | 0.8 | 28 | ZB | KLK 400N |
| Примечание: индивидуальные размеры могут быть доступны в соответствии с требованиями. | ||||||||
Примечание: Другие шаблоны бурения могут быть доступны в соответствии с требованиями клиентов.
Производство
О производственные процессы cвыявляя поворотные столы, Пожалуйста, посетите ссылку на YouTube:
Фабрика и семинары Wondee Autoparts Повороты:
(Turntale Factory, Machining Center, мастерская для литья, мастерская сборки)
Фабрики Факты Wondee Autoparts Повороты:
| Земля (квадратные метры) | 25 000+ |
| Количество оборудования (наборы) | 50+ |
| Сотрудники | 70+ |
| Инженеры | 6 |
КК оборудование Wondee Autoparts Повороты:
(Металлографический анализ, измерение радиального клиренса, измерение размеров, Проверка плоскостности и измерение осевого зазора, Тест на давление, испытание на растяжение )
Производственные процессы Wondee Autoparts Повороты:
1. Создание формы → 2. Создание песочницы → 3. Стальная пустая литья → 4. Обработка → 5. Бурение отверстия → 6. Резьба отверстия → 7. Сборка → 8. Смазка начинка → 9. готовый продукт QC → 10. Живопись → 11. Упаковка → 12. Складирование
