Внедрение системы ABS Semi-Trailers (часть 1)

ВведениеПолуприцепочки ABS System(Часть 1)

-введения, преимущества, композиции и стандарты

1. Краткие введения системы ABS

Полу прицепа ABS (антиблокировочное торможениеСистема) - это электронная система управления, которая контролирует и контролирует скорость транспортного средства во время торможения. Его задача состоит в том, чтобы предотвратить заблокированное колесо, вызванное чрезмерным тормозным силой транспортного средства (особенно на скользких дорогах), и обеспечить стабильность вождения, управление управлением транспортным средством и наилучший эффект координации торможения трактора и полуприцеп. В то же время обеспечивается доступное тормозное трение между шиной и поверхностью дороги и оптимизация замедления транспортного средства и расстояния торможения. ABS работает через обычную тормозную систему, которая может улучшить активную безопасность транспортного средства.

2. Преимущества системы ABS

Преимущества установки системы ABS на транспортные средства в основном включают в себя:

1) во время аварийного торможения работают направление транспортного средства;

2) Тормозное расстояние от автомобиля сокращено и оптимизировано. На дороге с низкой адгезией расстояние торможения сокращается более чем 10%; На нормальной дороге сохраняется оптимальная скорость использования коэффициента адгезии дорожной адгезии (то есть оптимальное расстояние торможения).

3) Это уменьшает дорожные несчастные случаи.

4) Это уменьшает умственное бремя водителей.

5) It reduces tire wear and maintenance costs.

3. Compositions of the ABS system

The ABS is a system composed of many components. Its main components are as below:

1) Electronic control unit (ECU)

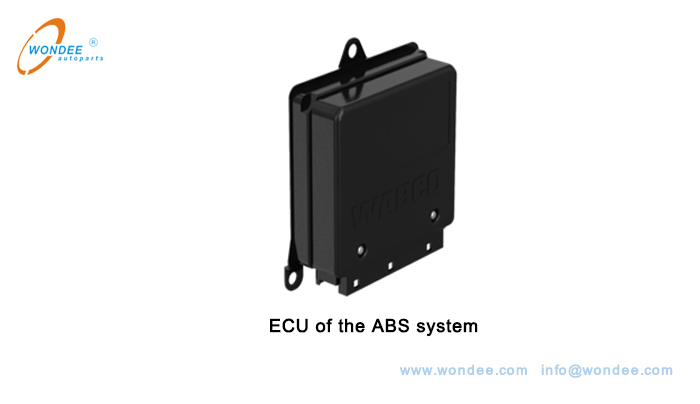

As shown in Figure 1 below, it is the core component of ABS, which is composed of high-performance single chip and integrated circuit, embedded with optimized high-level language algorithm and logic. It controls the brake pressure regulator according to the signal processing of the wheel speed sensor, then controls the braking torque of the corresponding wheel, andfinally completes the control function of vehicle anti-lock braking.

(Фигура 1.ECU of the ABS system )

2) Brake pressure regulator (соленоидный клапан)

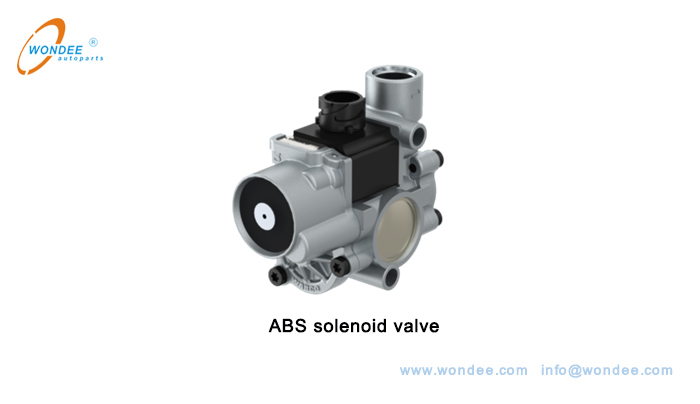

As shown in figure 2 below, when ABS works, it regulates the pressure of wheel brake cylinder.

(Figure 2. ABS solenoid valve)

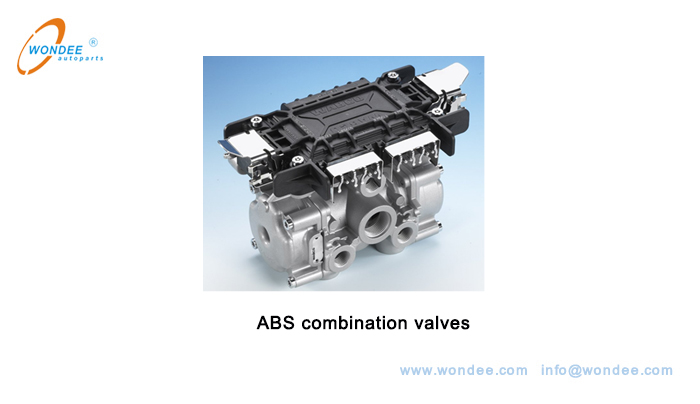

As shown in Figure 3 below, There are also integrated valves on the market, which are composed of electronic control units and active pressure regulators.

(Figure 3. ABS combination valves)

3)Wheel speed sensor

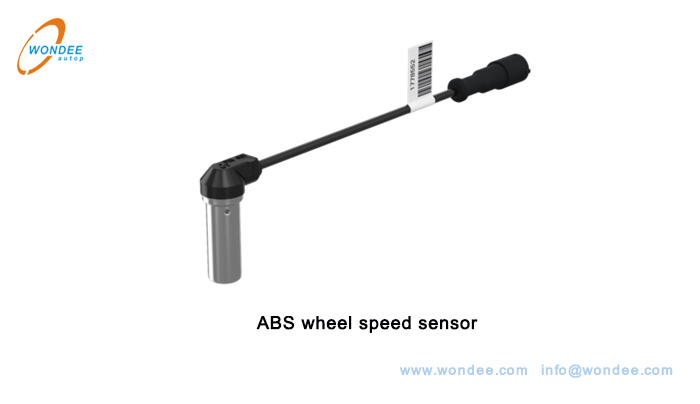

As shown in Figure 4 below, it is installed on the axle. It is generally electromagnetic, with permanent magnet in the middle and coil in the periphery. When the magnetic flux induced on the coil changes, the AC voltage induced on the coil is sent to the controller.

(Figure 4. ABS wheel speed sensor)

4)Gear ring

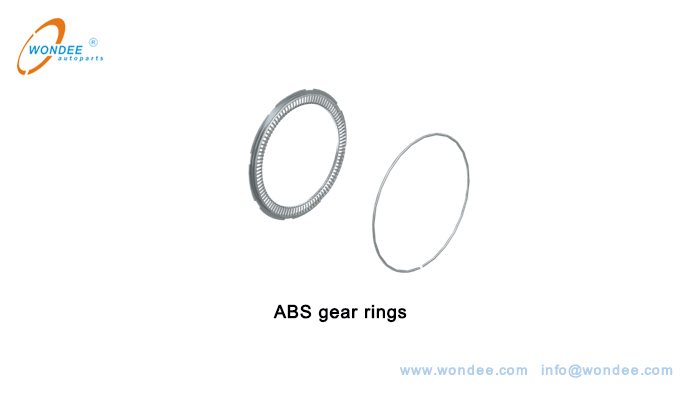

As shown in Figure 5 below, thegear ring is made of soft magnetic material, which is installed on the wheel hub and rotated with the wheel.

(Figure 5. ABS gear rings)

5)ABS warning lamps

6) Wiring harnesses and connectors

4. Technical standards of the ABS system

The technical standards of the semi-trailers ABS system shall be implemented in accordance with GB / T13594-2003（Anti-lock braking performance and test procedures for motor vehicles and trailers).

СобраноWONDEE Autoparts

2022-5-19
